重温网络基础

2021-05-08

最近看了这两本书 《网络是怎样连接的》 和 《图解 TCP_IP》,书本图文结合,通俗易懂。重温和扫盲了不少网络知识点,深感基础实在太重要了!

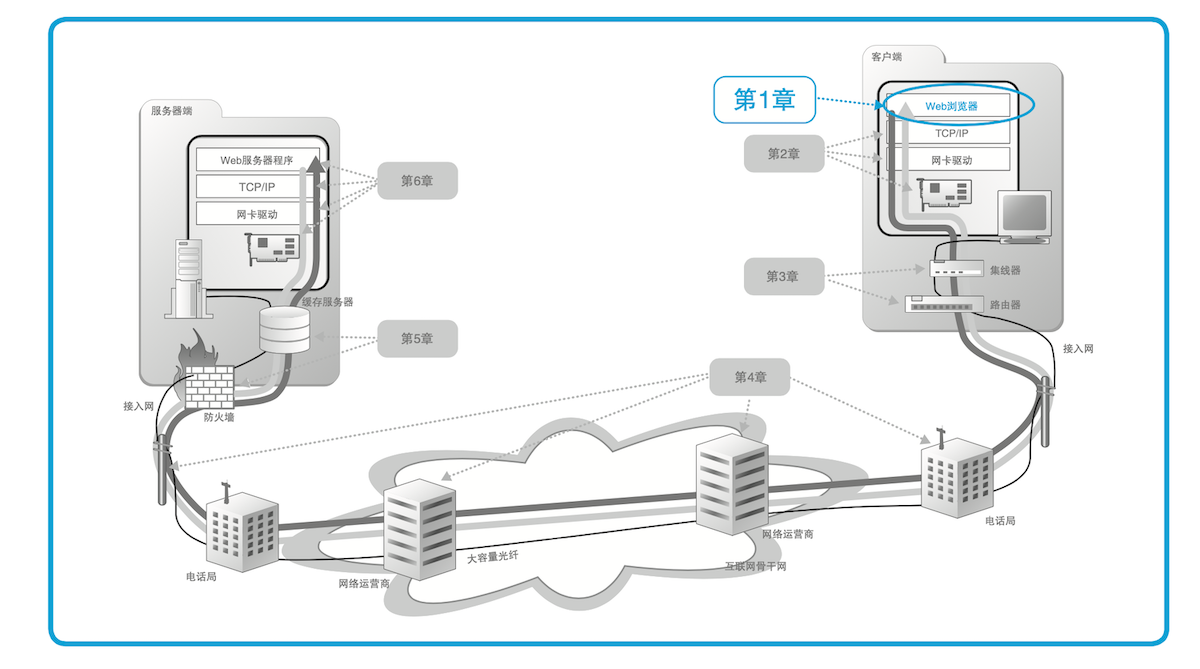

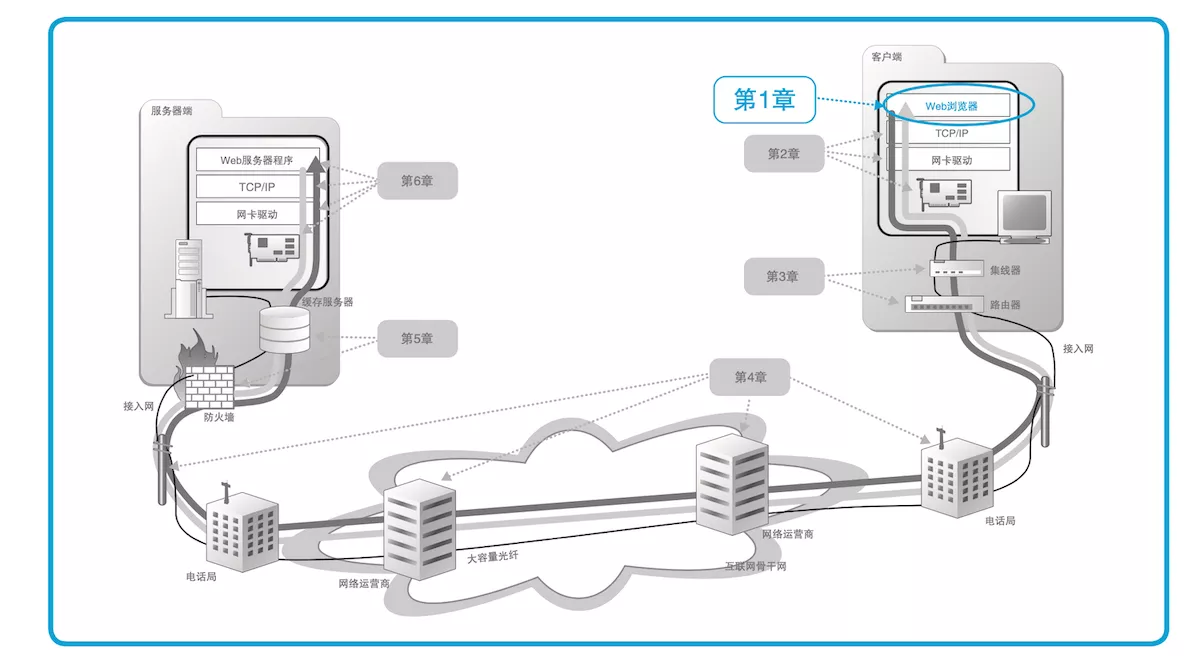

1. 网络通信流程

图片来源:《网络是怎样连接的》

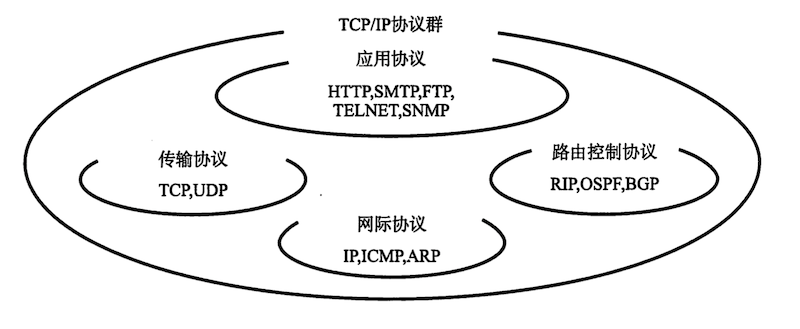

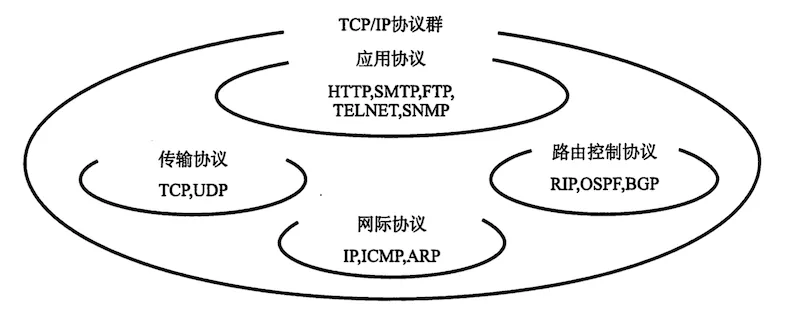

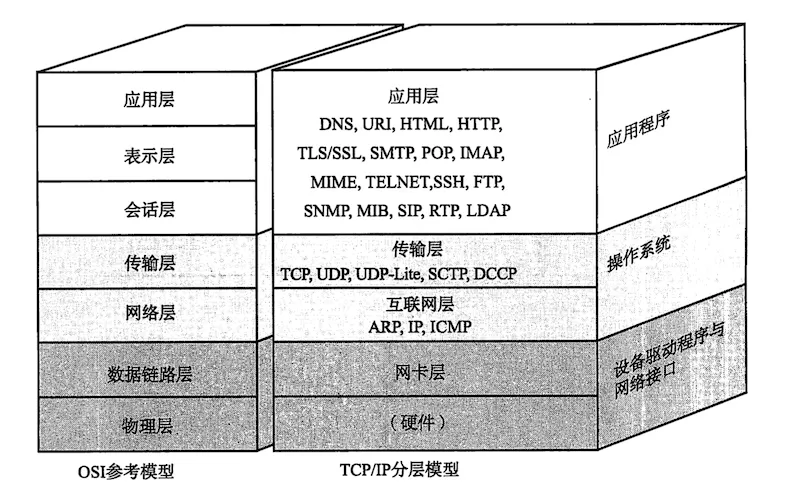

2. OSI 七层网络协议

图片来源:《图解 TCP_IP》

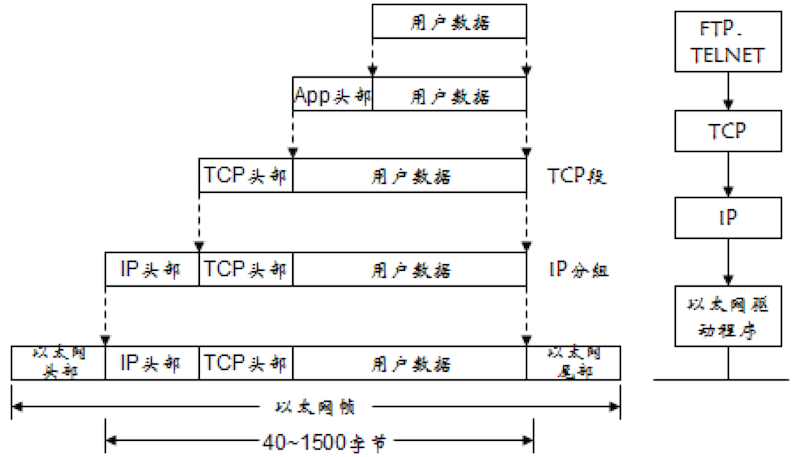

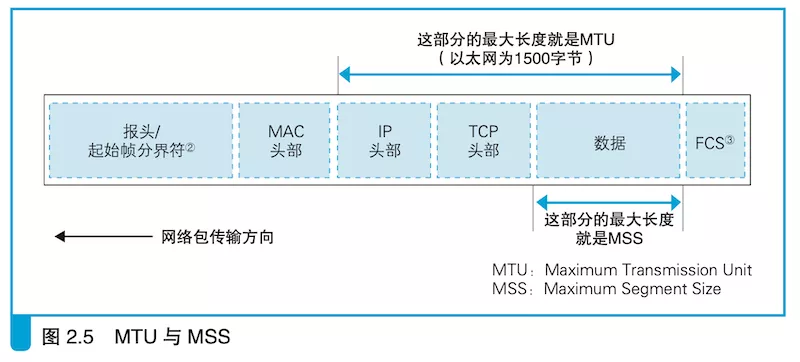

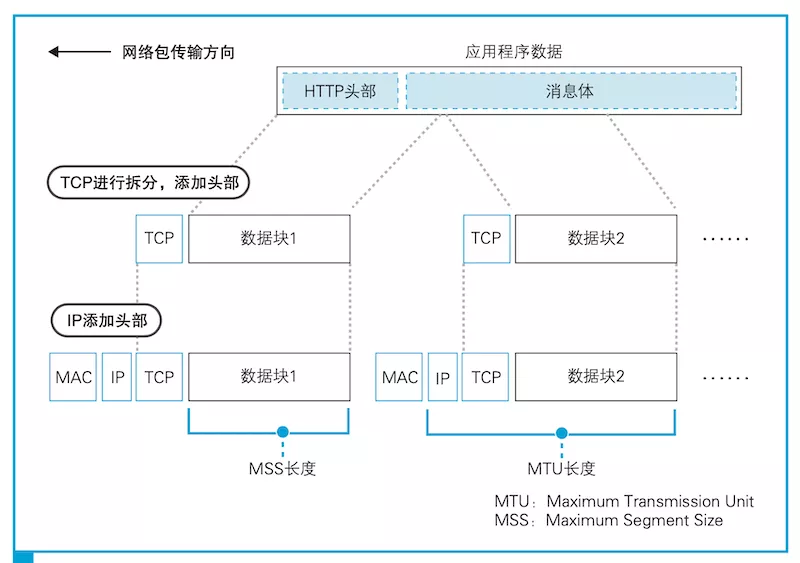

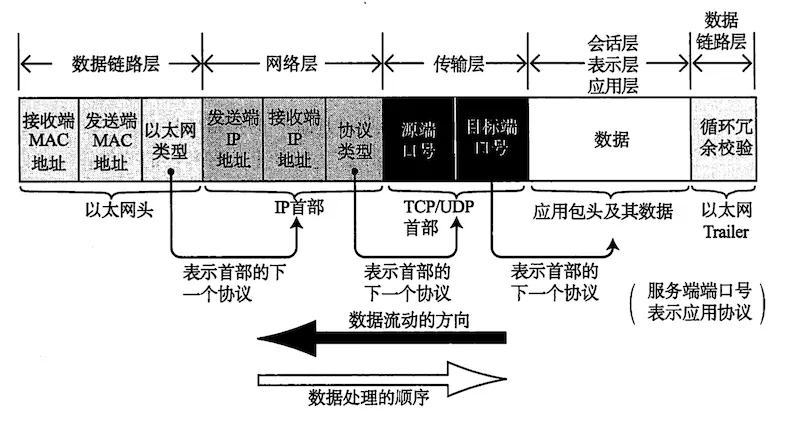

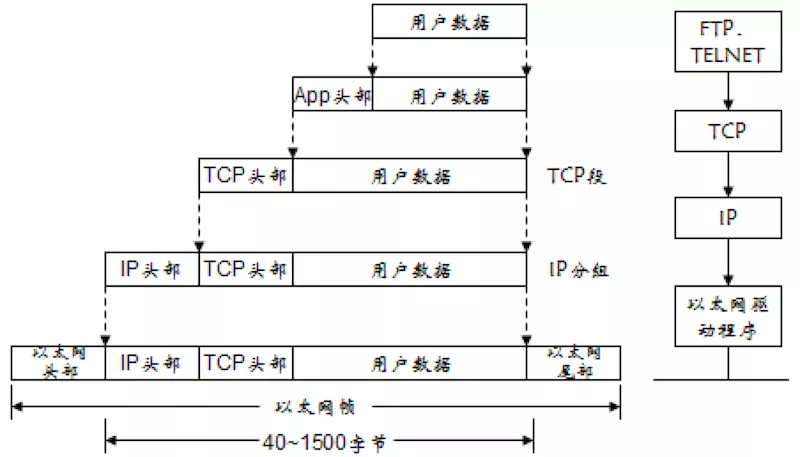

3. 数据传输封包格式

图片来源:《图解 TCP_IP》

图片来源:《网络是怎样连接的》

图片来源:《网络是怎样连接的》


3.1. TCP

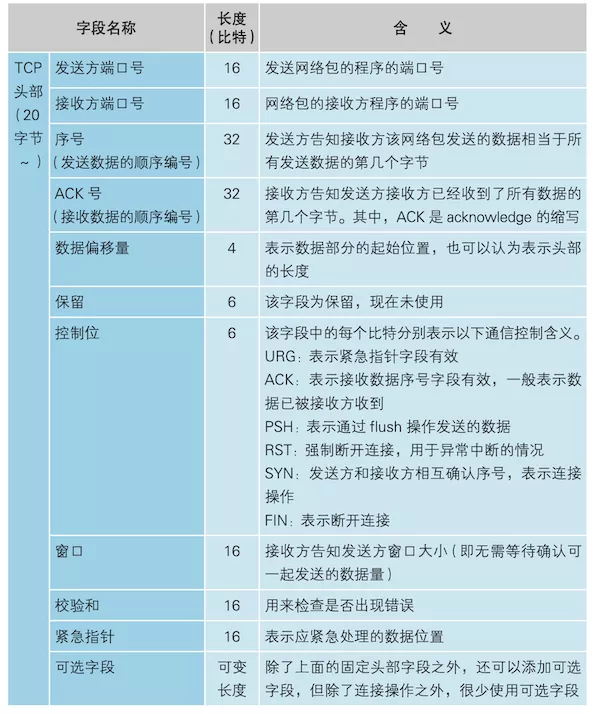

3.1.1. TCP 头部格式

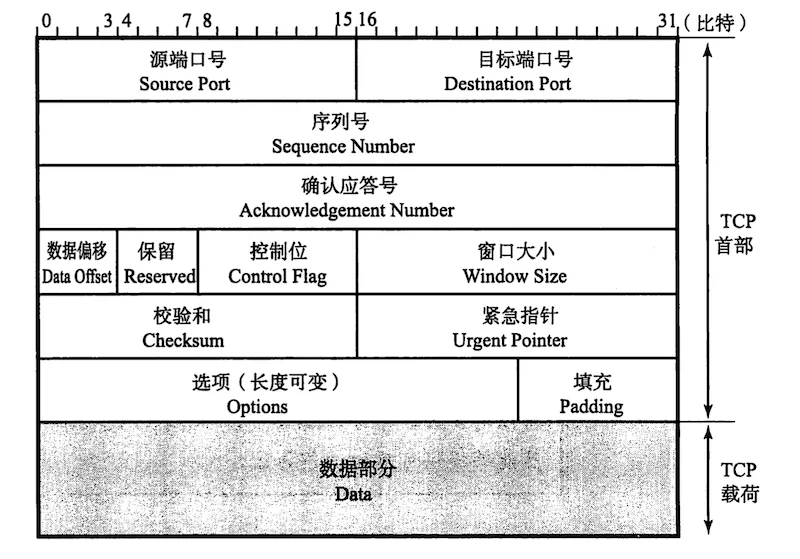

图片来源:《图解 TCP_IP》 – 6.7 TCP 首部格式

图片来源:《网络是怎样连接的》

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
/* tcp.h */
struct tcphdr {
    __be16   source;
    __be16   dest;
    __be32   seq;
    __be32   ack_seq;
#if defined(__LITTLE_ENDIAN_BITFIELD)
    __u16    res1:4,
             doff:4,
             fin:1,
             syn:1,
             rst:1,
             psh:1,
             ack:1,
             urg:1,
             ece:1,
             cwr:1;
#elif defined(__BIG_ENDIAN_BITFIELD)
    __u16    doff:4,
             res1:4,
             cwr:1,
             ece:1,
             urg:1,
             ack:1,
             psh:1,
             rst:1,
             syn:1,
             fin:1;
#else
#error    "Adjust your <asm/byteorder.h> defines"
#endif
    __be16   window;
    __sum16  check;
    __be16   urg_ptr;
};

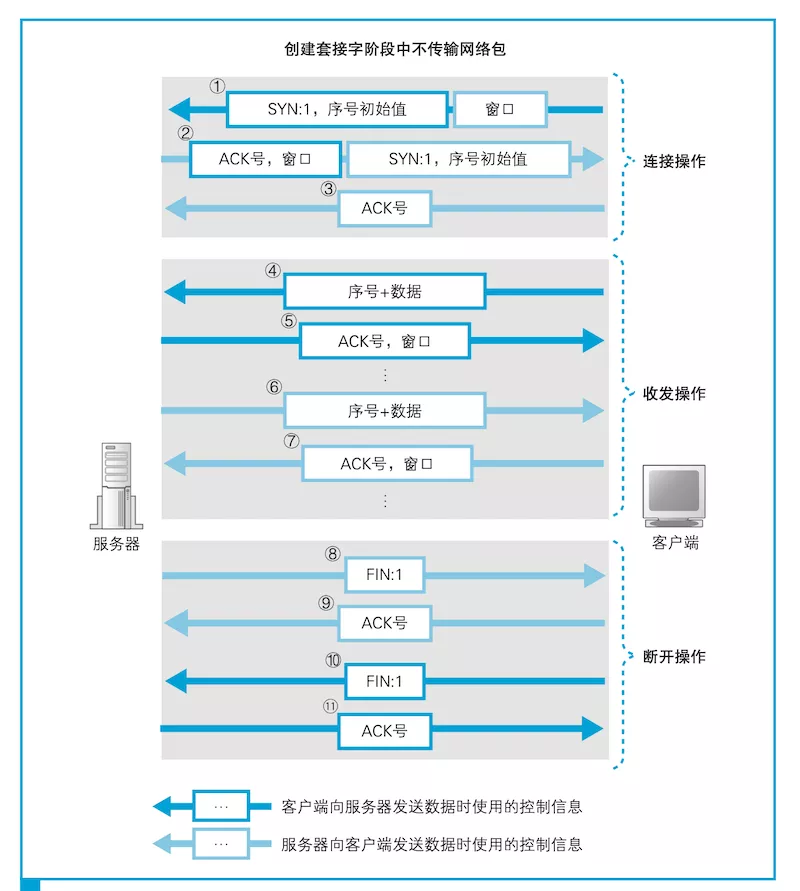

3.1.2. TCP 数据传输

图片来源:《网络是怎样连接的》


3.1.3. TCP 握手挥手

图片来源:抓包分析 tcp 握手和挥手

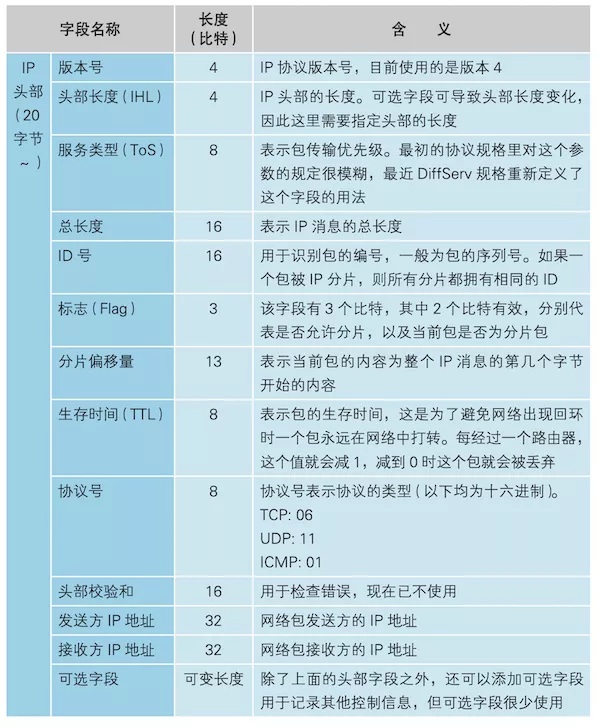

3.2. IPv4 头部格式

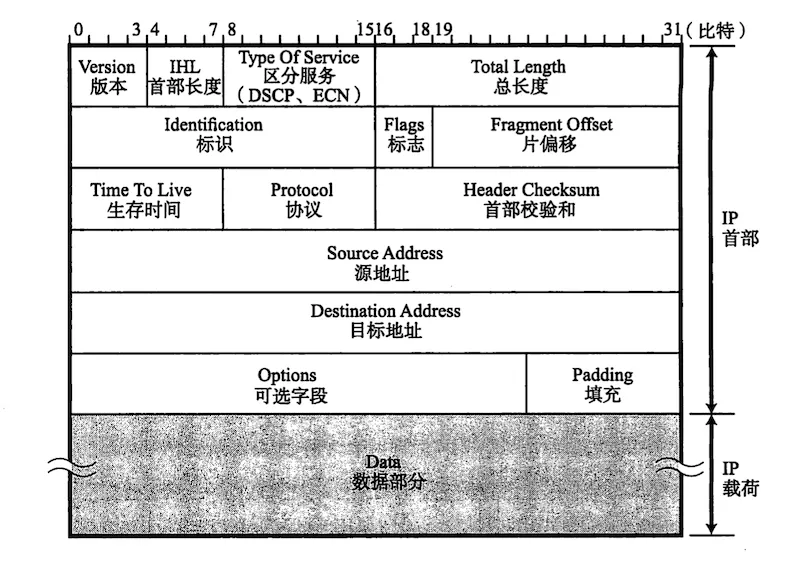

《图解 TCP_IP》 – 4.7 IPv4 首部

图片来源:《网络是怎样连接的》

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
/* ip.h */
struct iphdr {
#if defined(__LITTLE_ENDIAN_BITFIELD)
    __u8    ihl:4,
        version:4;
#elif defined (__BIG_ENDIAN_BITFIELD)
    __u8    version:4,
            ihl:4;
#else
#error    "Please fix <asm/byteorder.h>"
#endif
    __u8    tos;
    __be16  tot_len;
    __be16  id;
    __be16  frag_off;
    __u8    ttl;
    __u8    protocol;
    __sum16 check;
    __be32  saddr;
    __be32  daddr;
    /*The options start here. */
};

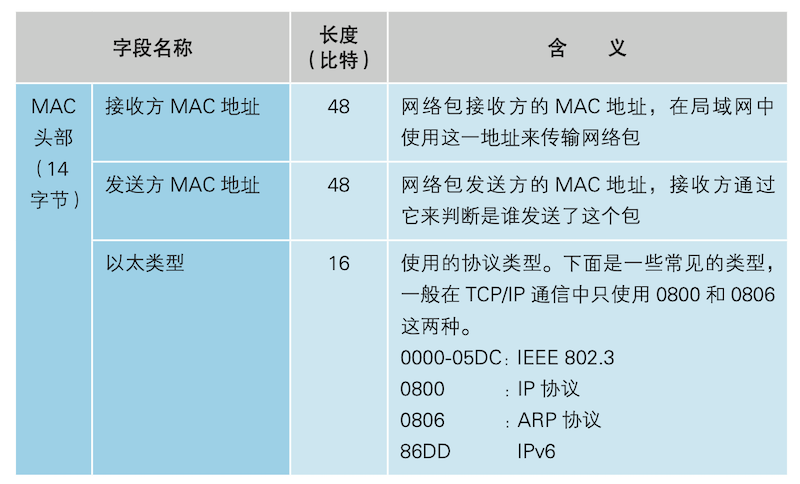

3.3. MAC 头部格式

图片来源:《网络是怎样连接的》

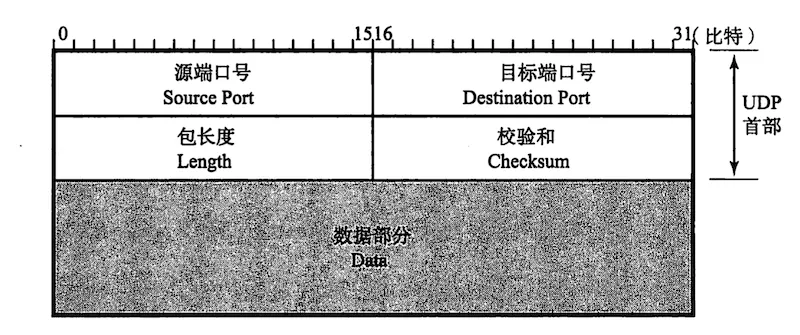

3.4. UDP 头部格式

图片来源:《图解 TCP_IP》 – 6.6 UDP 的首部格式

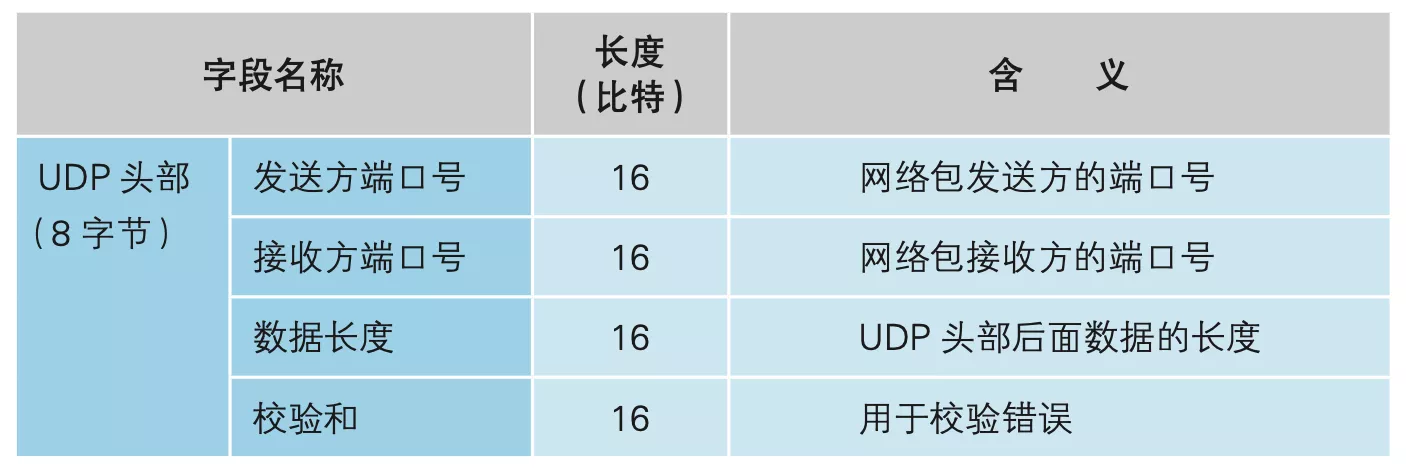

图片来源:《网络是怎样连接的》

1
2
3
4
5
6
7
/* udp.h */
struct udphdr {
    __be16   source;
    __be16   dest;
    __be16   len;
    __sum16  check;
};

4. 参考
