抓包分析 tcp 握手和挥手

2020-04-12

Linux 环境下,用 tcpdump 抓包分析 tcp 三次握手和四次挥手/三次挥手。


1. 工具

  • tcpdump
  • wireshark
  • telnet

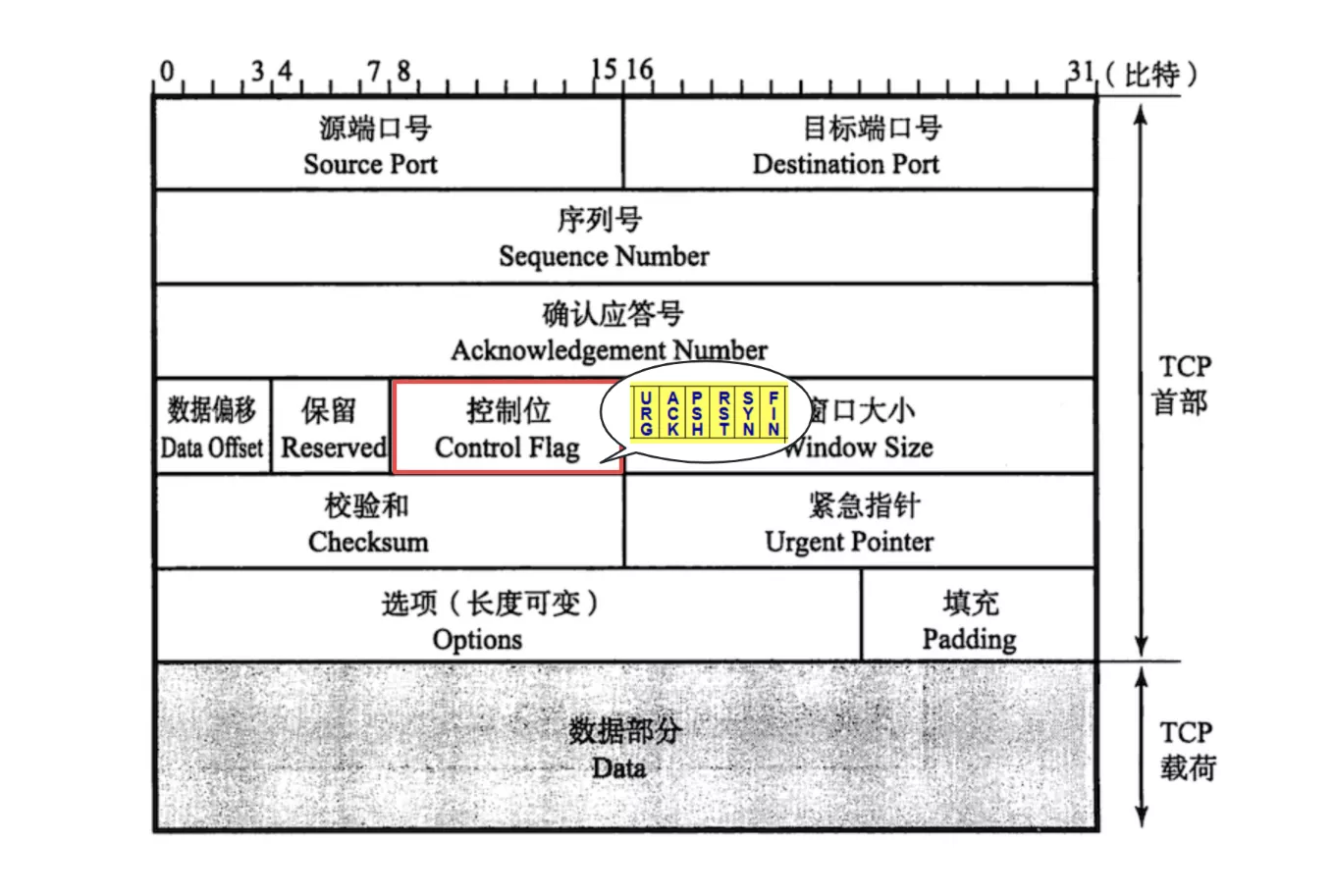

2. 抓包分析

  • 服务端口 12456
1
tcpdump -i lo -vvn port 12456 -w /tmp/tcpdump.cap
  • 客户端 telnet
1
telnet 127.0.0.1 12456
  • 三次握手,四次挥手抓包内容:
1
2
3
4
5
6
7
8
9
10
11
12
13
# tcpdump -r /tmp/tcpdump.cap
--- handshakes
02:24:03.518594 IP localhost.27749 > localhost.12456: Flags [S], seq 1527358664, win 43690, options [mss 65495,sackOK,TS val 102124122 ecr 0,nop,wscale 11], length 0
22:49:27.762588 IP localhost.12456 > localhost.27749: Flags [S.], seq 2031984515, ack 1527358665, win 43690, options [mss 65495,sackOK,TS val 102124122 ecr 102124122,nop,wscale 11], length 0
02:24:03.518636 IP localhost.27749 > localhost.12456: Flags [.], ack 1, win 22, options [nop,nop,TS val 102124122 ecr 102124122], length 0
--- send msg
02:24:05.472290 IP localhost.27749 > localhost.12456: Flags [P.], seq 1:4, ack 1, win 22, options [nop,nop,TS val 102126076 ecr 102124122], length 3
02:24:05.472304 IP localhost.12456 > localhost.27749: Flags [.], ack 4, win 22, options [nop,nop,TS val 102126076 ecr 102126076], length 0
--- waves
02:24:15.614921 IP localhost.27749 > localhost.12456: Flags [F.], seq 4, ack 1, win 22, options [nop,nop,TS val 102136219 ecr 102126076], length 0
02:24:15.654843 IP localhost.12456 > localhost.27749: Flags [.], ack 5, win 22, options [nop,nop,TS val 102136259 ecr 102136219], length 0
02:24:25.615242 IP localhost.12456 > localhost.27749: Flags [F.], seq 1, ack 5, win 22, options [nop,nop,TS val 102146219 ecr 102136219], length 0
02:24:25.615276 IP localhost.27749 > localhost.12456: Flags [.], ack 2, win 22, options [nop,nop,TS val 102146219 ecr 102146219], length 0

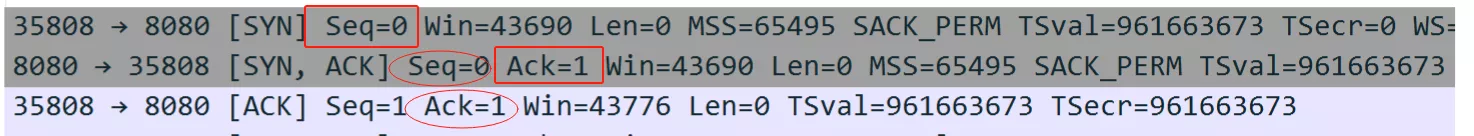

  • 用神器 wireshark 打开 *.cap 文件。

wireshark

  • 流程

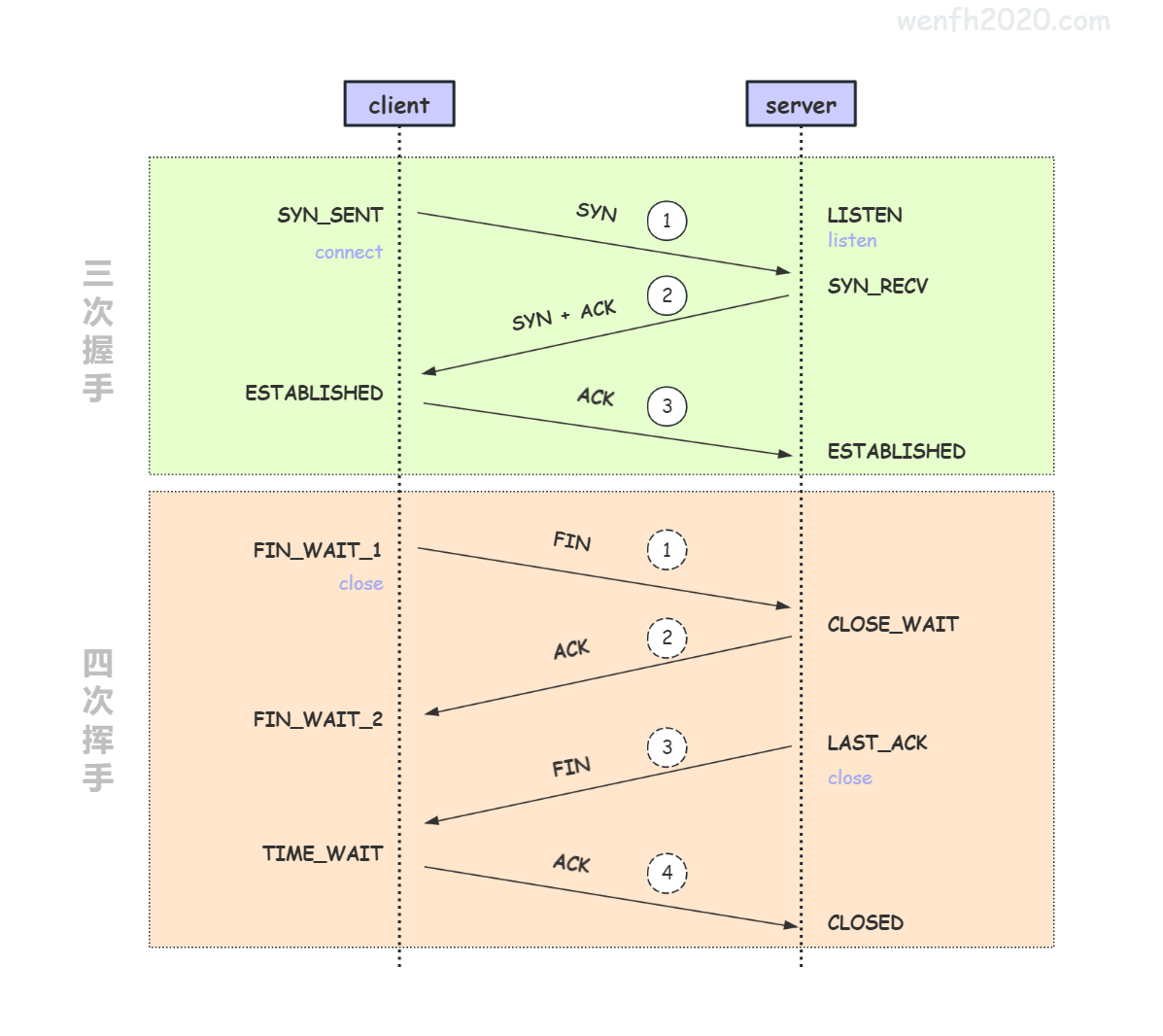

从上面抓包数据看,我们可以描述一下 tcp 握手挥手工作流程。

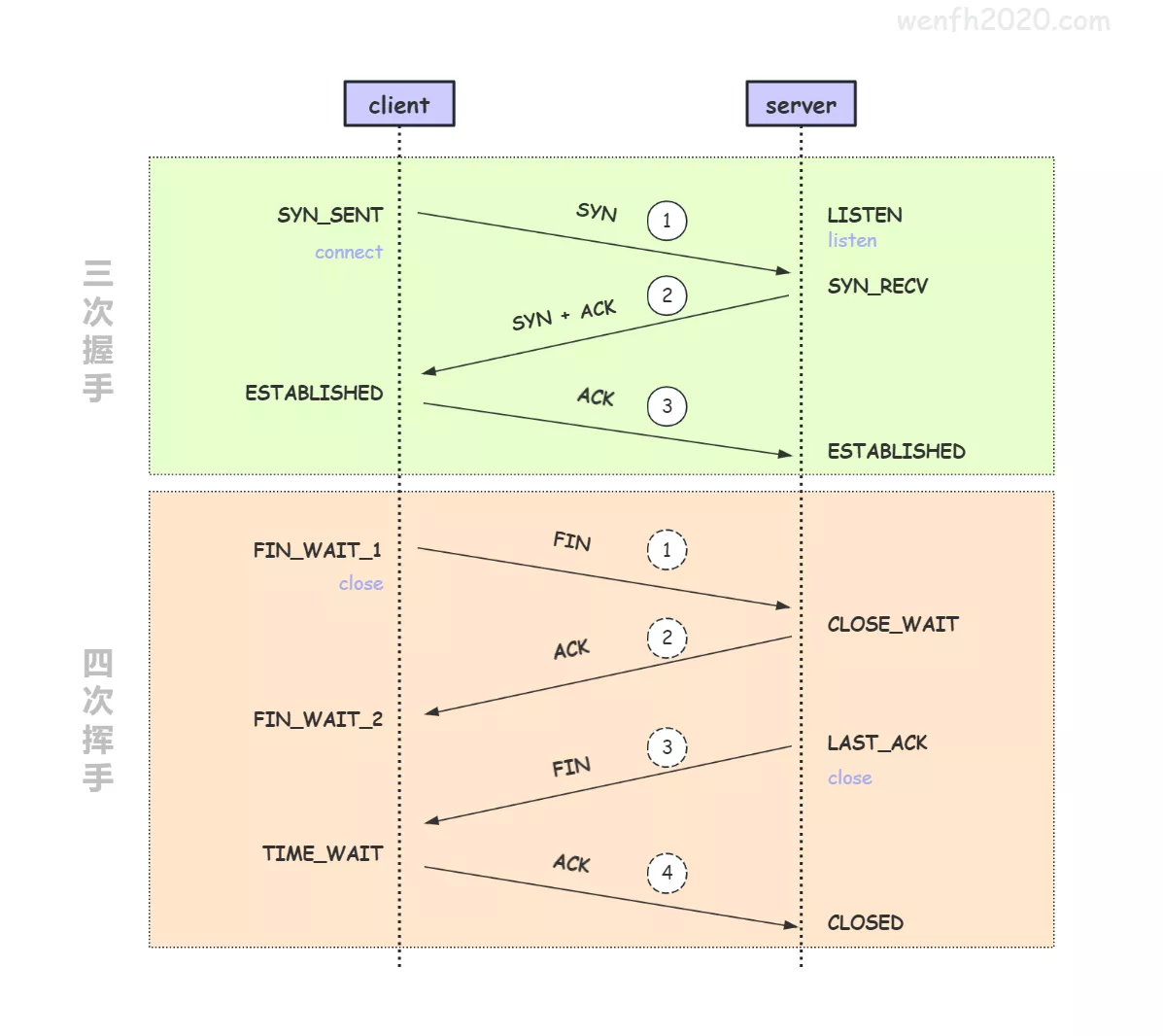

握手挥手流程

  • 三次握手,三次挥手。

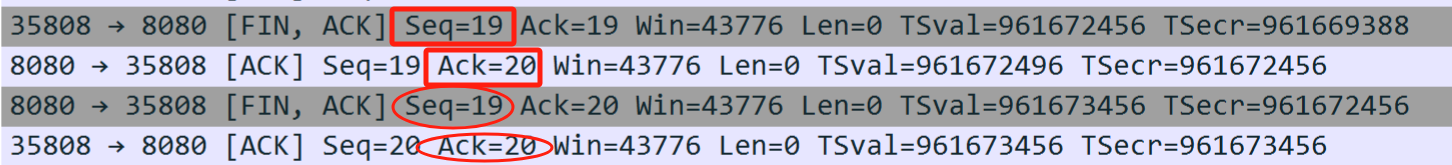

    在本地进行简单测试,抓到的挥手包,多数只有三个,而不是四个。那为什么会出现三个挥手包呢?当客户端主动 close 关闭链接,服务端收到 FIN 后,发现已经没有新的数据要发送给客户端了,那么 ACK 和 FIN 会合成一个包下发,这样就节省了一次挥手,否则还是四次挥手。

    当服务端发现客户端断开后 (read () == 0),sleep 一下,再调用 close,那么将会抓到 4 个挥手包。

1
2
3
4
5
6
7
8
9
# tcpdump -r /tmp/tcpdump.cap
--- handshakes
13:15:40.439590 IP localhost.25541 > localhost.12456: Flags [S], seq 2751955316, win 43690, options [mss 65495,sackOK,TS val 54821043 ecr 0,nop,wscale 11], length 0
12:03:10.399044 IP localhost.12456 > localhost.25541: Flags [S.], seq 2140744854, ack 2751955317, win 43690, options [mss 65495,sackOK,TS val 54821043 ecr 54821043,nop,wscale 11], length 0
13:15:40.439616 IP localhost.25541 > localhost.12456: Flags [.], ack 1, win 22, options [nop,nop,TS val 54821043 ecr 54821043], length 0
--- waves
13:15:57.601816 IP localhost.12456 > localhost.25541: Flags [F.], seq 1, ack 1, win 22, options [nop,nop,TS val 54838205 ecr 54821043], length 0
13:15:57.602406 IP localhost.25541 > localhost.12456: Flags [F.], seq 1, ack 2, win 22, options [nop,nop,TS val 54838206 ecr 54838205], length 0
13:15:57.602425 IP localhost.12456 > localhost.25541: Flags [.], ack 2, win 22, options [nop,nop,TS val 54838206 ecr 54838206], length 0

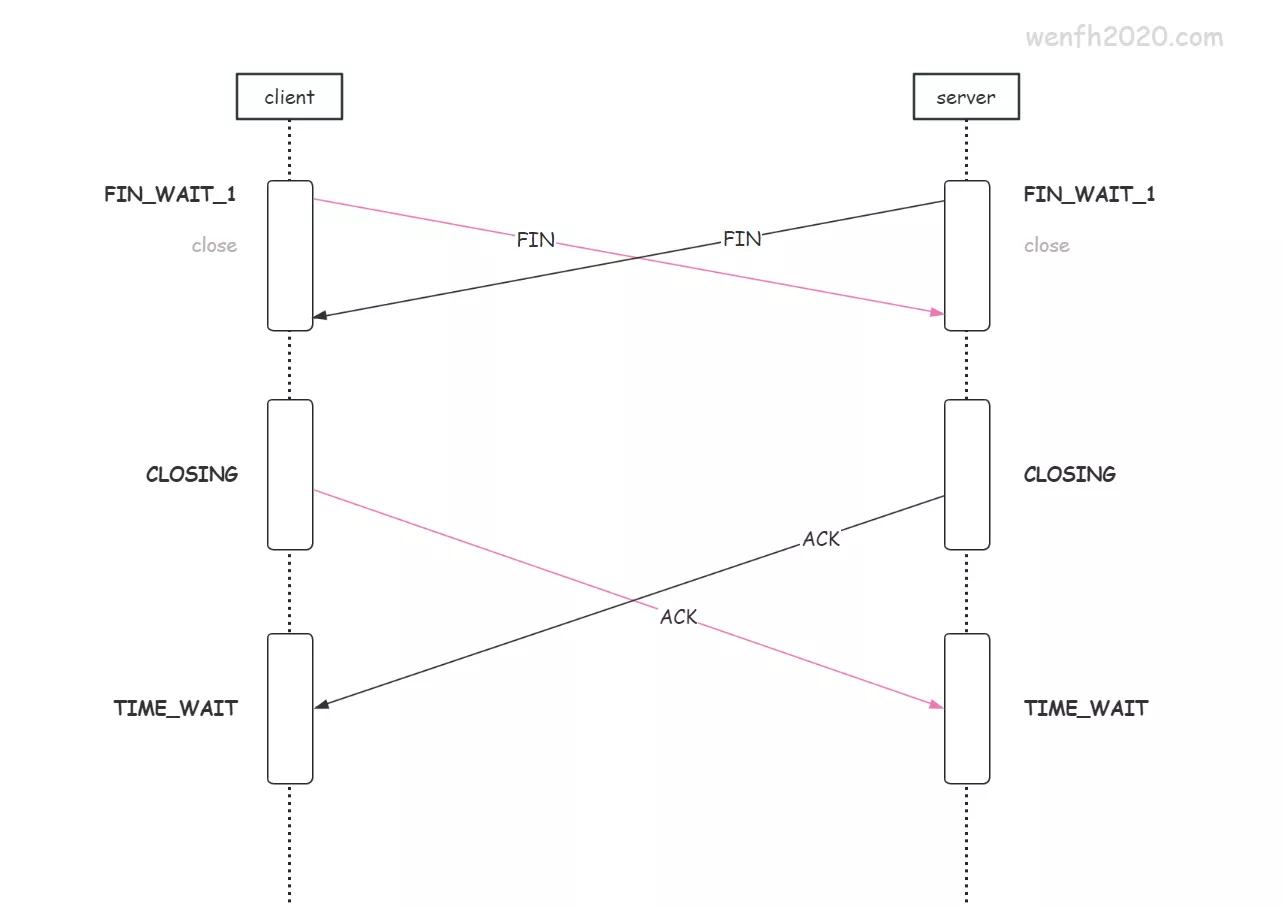

3. tcp 状态变迁

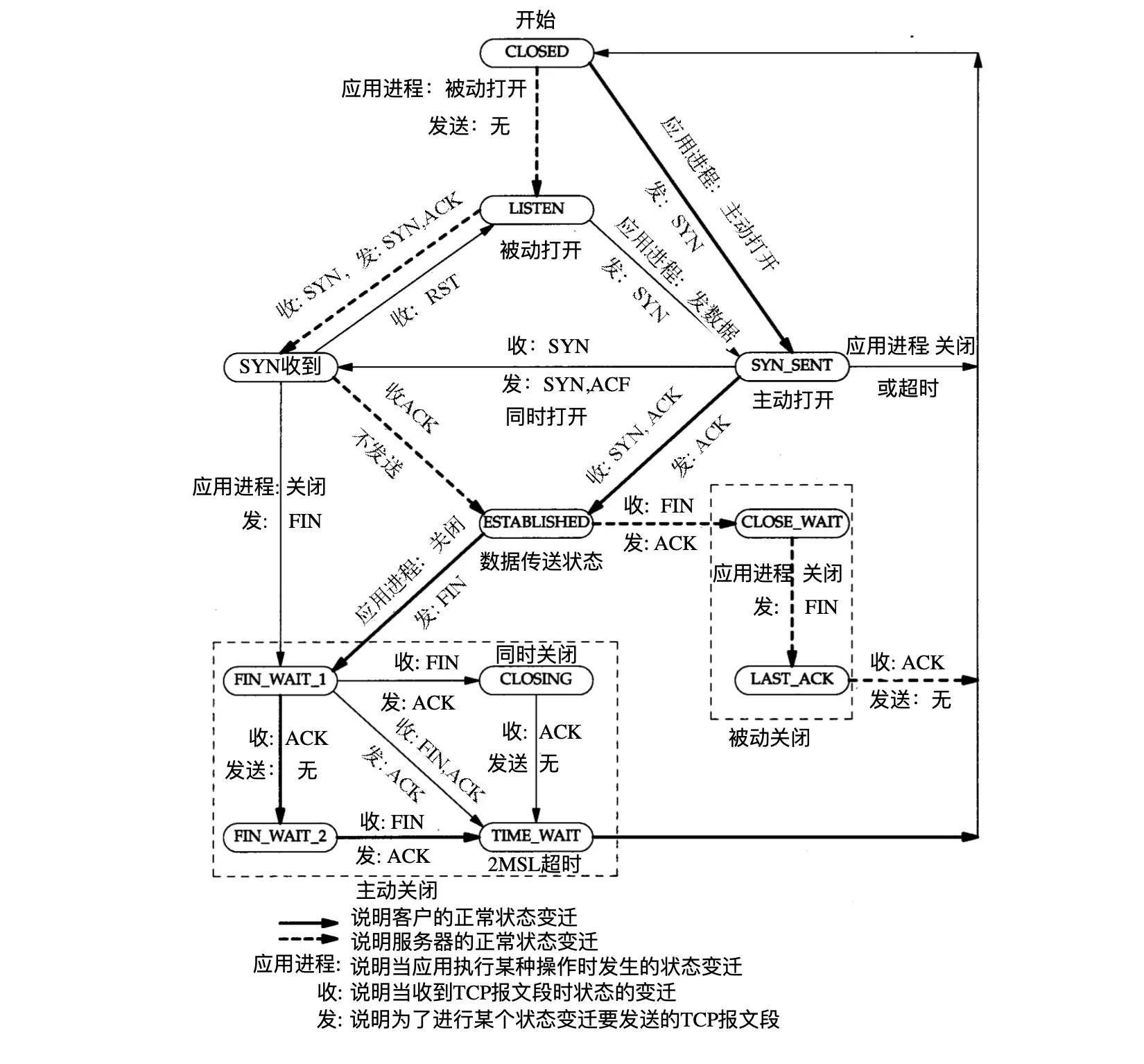

图片来源:《TCP/IP 详解卷 1:协议》 – 18.6 tcp 的状态变迁图

tcp 状态变迁

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
// tcp_states.h
enum {
    TCP_ESTABLISHED = 1,
    TCP_SYN_SENT,
    TCP_SYN_RECV,
    TCP_FIN_WAIT1,
    TCP_FIN_WAIT2,
    TCP_TIME_WAIT,
    TCP_CLOSE,
    TCP_CLOSE_WAIT,
    TCP_LAST_ACK,
    TCP_LISTEN,
    TCP_CLOSING,    /* Now a valid state */
    TCP_NEW_SYN_RECV,

    TCP_MAX_STATES    /* Leave at the end! */
};

4. 其它

  • 客户端主动 connect 服务端,三次握手是在服务端 accept 前完成的。服务端 accept 前面添加 sleep 再抓下包看看。
  • 为什么链接是三次,挥手是四次?因为 TCP 协议是全双工的,全双工实际是用两条单工信道。TCP 建立链接握手时,对端 ACK + SYN 两个包并在一起发,所以链接是三次握手。
  • TIME_WAIT 和 SYN 问题处理,修改 sysctl.conf 文件。

    配置引用自:解决 Linux TIME_WAIT 过多造成的问题

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
#/etc/sysctl.conf

# 表示开启SYN Cookies。当出现SYN等待队列溢出时,启用cookies来处理,可防范少量SYN攻击,默认为0,表示关闭;
net.ipv4.tcp_syncookies=1

# 表示开启重用。允许将 TIME_WAIT sockets 重新用于新的TCP连接,默认为0,表示关闭;
net.ipv4.tcp_tw_reuse=1

# 表示开启TCP连接中 TIME_WAIT sockets的快速回收,默认为0,表示关闭。
net.ipv4.tcp_tw_recycle=1

# 修改系默认的 TIMEOUT 时间。
net.ipv4.tcp_fin_timeout=30

# --------

# 表示当keepalive起用的时候,TCP发送keepalive消息的频度。缺省是2小时,改为20分钟。
net.ipv4.tcp_keepalive_time = 1200

# 表示用于向外连接的端口范围。缺省情况下很小:32768到61000,改为1024到65000。
net.ipv4.ip_local_port_range = 1024 65000

# 表示SYN队列的长度,默认为1024,加大队列长度为8192,可以容纳更多等待连接的网络连接数。
net.ipv4.tcp_max_syn_backlog = 8192

# 表示系统同时保持TIME_WAIT套接字的最大数量,如果超过这个数字,TIME_WAIT套接字将立刻被清除并打印警告信息。
net.ipv4.tcp_max_tw_buckets = 5000

# /sbin/sysctl -p

5. 参考
