[kimserver] 父子进程传输文件描述符

2020-10-23

父子进程传输文件描述符,通过管道通信实现。


1. 流程

1.1. C/S 接入流程

  1. 父子进程通过 socketpair 创建相互通信管道。
  2. 客户端连接到服务主进程。
  3. 主进程 accept 客户端连接文件描述符 fd1。
  4. 主进程将 fd1 通过管道 sendmsg 传输给子进程。
  5. 子进程通过 recvmsg 接收主进程发送的 fd1。注意,这时候经过发送后的客户端连接文件描述符 fd1 已经发生改变,变成 fd2 了。
  6. 文件描述符传输完毕,客户端与子进程成功建立连接 fd2。
  7. 主进程关闭旧的 fd1。

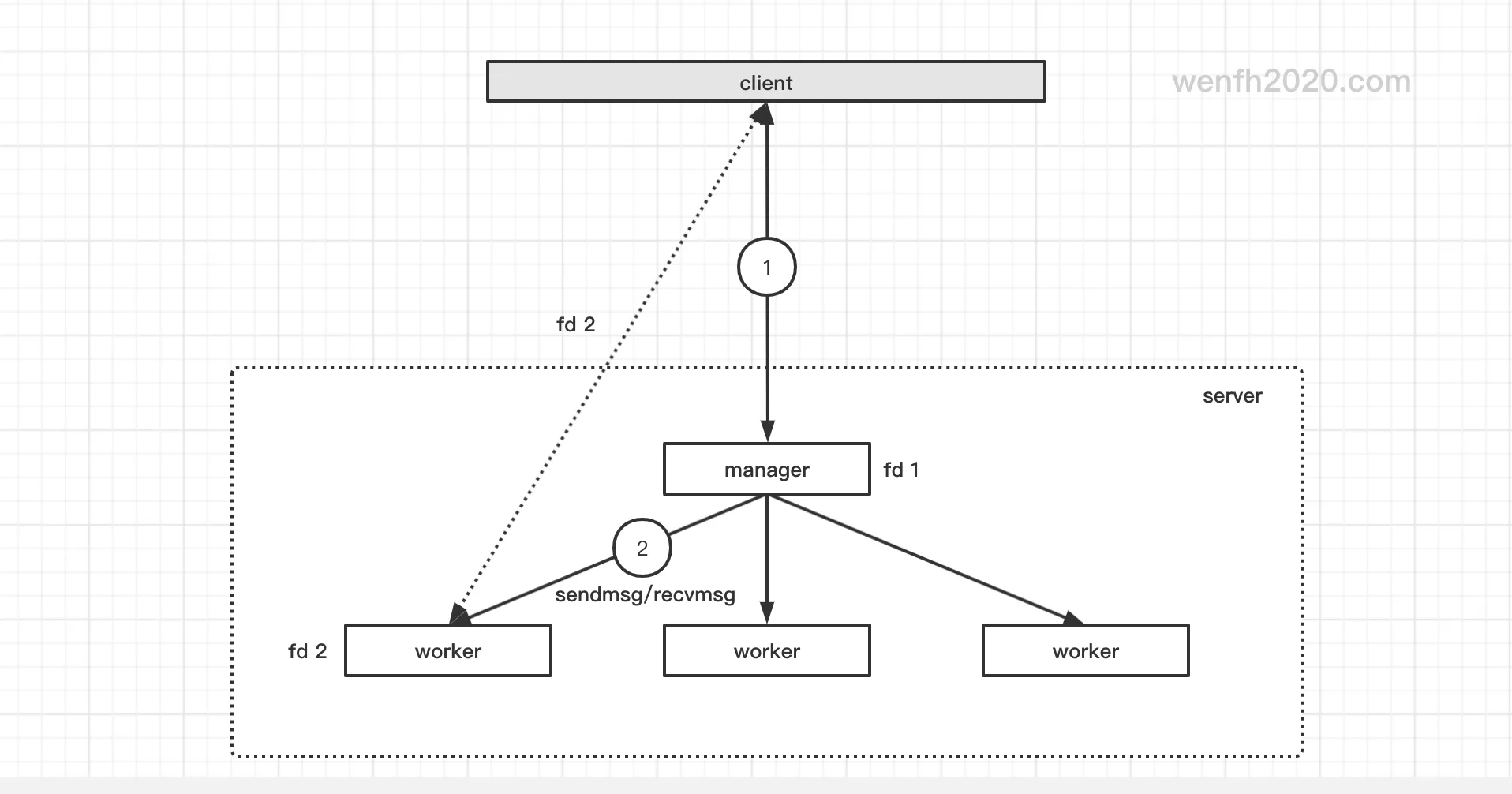

接入流程


1.2. 优缺点

  • 优点:多进程方便调度,无锁,减少 accept 资源竞争。
  • 缺点:单进程单线程接入,肯定没有多进程(多线程) accept 强大。(尽管接入操作不是很耗费资源。)

2. 源码分析

2.1. 原理

详细原理请参考 linux网络编程之socket(十六):通过UNIX域套接字传递描述符和 sendmsg/recvmsg 函数


2.2. nginx

sendmsg 和 recvmsg 具体功能实现可以参考 nginx 源码:ngx_channel

1
2
3
4
/* 读数据。 */
ngx_int_t ngx_read_channel(ngx_socket_t s, ngx_channel_t *ch, size_t size, ngx_log_t *log);
/* 传数据。 */
ngx_int_t ngx_write_channel(ngx_socket_t s, ngx_channel_t *ch, size_t size, ngx_log_t *log);

3. 源码实现

文件描述符传输逻辑,详细源码实现可以参考 kimserver

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
/* 传输数据结构。 */
typedef struct channel_s {
    int fd;
    int family;
    int codec;
} channel_t;

/* 文件描述符发送和接收函数 */
int write_channel(int fd, channel_t* ch, size_t size, Log* logger = nullptr);
int read_channel(int fd, channel_t* ch, size_t size, Log* logger = nullptr);

/* 父子进程创建管道进行相互通信。 */
bool Manager::create_worker(int worker_index) {
    int pid, data_fds[2];
    ...
    /* 创建管道。 */
    if (socketpair(PF_UNIX, SOCK_STREAM, 0, data_fds) < 0) {
       ...
    }

    if ((pid = fork()) == 0) {
        /* 将管道描述符 data_fds[1] 传给子进程。 */
    } else if (pid > 0) {
        /* 将管道描述符 data_fds[0] 传给父进程。 */
    }
    ...
}

/* 发送文件描述符:主进程 accept 客户端的文件描述符,然后将其传输给子进程。 */
void Network::accept_and_transfer_fd(int fd) {
    int cport, cfd, family;
    char cip[NET_IP_STR_LEN] = {0};

    /* 主进程 accept 客户端的接入文件描述符。*/
    cfd = anet_tcp_accept(m_errstr, fd, cip, sizeof(cip), &cport, &family);
    ...
    /* 父进程发送客户端的 cfd 到子进程。 */
    int chanel_fd = m_woker_data_mgr->get_next_worker_data_fd();
    if (chanel_fd > 0) {
        LOG_DEBUG("send client fd: %d to worker through chanel fd %d", cfd, chanel_fd);
        /* 数据填充发送结构体。 */
        channel_t ch = {cfd, family, static_cast<int>(m_gate_codec)};
        int err = write_channel(chanel_fd, &ch, sizeof(channel_t), m_logger);
        ...
    }
    ...
}

/* 子进程接收文件描述符 */
void Network::read_transfer_fd(int fd) {
    channel_t ch;
    ...
    while (max--) {
        /* 子进程接收父进程发送的客户端文件描述符。*/
        err = read_channel(fd, &ch, sizeof(channel_t), m_logger);
        ...
    }
...
}

4. 参考
