[内核源码] epoll lt / et 模式区别

2020-06-11

走读 Linux 内核源码(5.0.1),理解 epoll 的 lt / et 模式区别:

  1. 两个模式,事件通知方式不同,lt 持续通知直到处理事件完毕,et 只通知一次,不管事件是否处理完毕。
  2. et 模式,可以使得就绪队列上的新的就绪事件能被快速处理。
  3. et 模式,可以避免共享 “epoll fd” 场景下,发生类似 惊群问题

epoll 详细信息参考《[epoll 源码走读] epoll 实现原理》。


1. 原理

1.1. 逻辑

lt/et 模式区别的核心逻辑在 epoll_wait 的内核实现 ep_send_events_proc 函数里,划重点:就绪队列

epoll_wait 的相关工作流程:

  • 当内核监控的 fd 产生用户关注的事件,内核将 fd (epi)节点信息添加进就绪队列。
  • 内核发现就绪队列有数据,唤醒进程工作。
  • 内核先将 fd 信息从就绪队列中删除。
  • 然后将 fd 对应就绪事件信息从内核空间拷贝到用户空间。
  • 事件数据拷贝完成后,内核检查事件模式是 lt 还是 et,如果不是 et,重新将 fd 信息添加回就绪队列,下次重新触发 epoll_wait。

图片来源:tcp + epoll 内核睡眠唤醒工作流程


1.2. 源码实现流程

1
2
3
4
5
6
7
8
#------------------- *用户空间* ---------------------------
epoll_wait
#------------------- *内核空间* ---------------------------
|-- do_epoll_wait
    |-- ep_poll
        |-- ep_send_events
            |-- ep_scan_ready_list
                |-- ep_send_events_proc
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
/* fs/eventpoll.c */
SYSCALL_DEFINE4(epoll_wait, int, epfd, struct epoll_event __user *, events,
        int, maxevents, int, timeout) {
    return do_epoll_wait(epfd, events, maxevents, timeout);
}

/* fs/eventpoll.c */
static int do_epoll_wait(int epfd, struct epoll_event __user *events,
             int maxevents, int timeout) {
    ...
    error = ep_poll(ep, events, maxevents, timeout);
    ...
}

/* 检查就绪队列,如果就绪队列有就绪事件,就将事件信息从内核空间发送到用户空间。 */
static int ep_poll(struct eventpoll *ep, struct epoll_event __user *events, int maxevents, long timeout) {
    ...
    /* 检查就绪队列,如果有就绪事件就进入发送环节。 */
    ...
send_events:
    /* 有就绪事件就发送到用户空间,否则继续获取数据,直到阻塞等待超时。 */
    if (!res && eavail && !(res = ep_send_events(ep, events, maxevents)) &&
        !timed_out)
        goto fetch_events;
    ...
}

static int ep_send_events(struct eventpoll *ep,
              struct epoll_event __user *events, int maxevents) {
    struct ep_send_events_data esed;

    esed.maxevents = maxevents;
    esed.events = events;

    /* 遍历事件就绪队列,发送就绪事件到用户空间。 */
    ep_scan_ready_list(ep, ep_send_events_proc, &esed, 0, false);
    return esed.res;
}

static __poll_t ep_scan_ready_list(struct eventpoll *ep,
                  __poll_t (*sproc)(struct eventpoll *,
                       struct list_head *, void *),
                  void *priv, int depth, bool ep_locked) {
    ...
    /* 将就绪队列分片链接到 txlist 链表中。 */
    list_splice_init(&ep->rdllist, &txlist);
    /* 执行 ep_send_events_proc,事件数据从内核空间拷贝到内核空间的逻辑。*/
    res = (*sproc)(ep, &txlist, priv);
    ...
}

static __poll_t ep_send_events_proc(struct eventpoll *ep, struct list_head *head, void *priv) {
    ...
    // 遍历处理 txlist(原 ep->rdllist 数据)就绪队列结点,获取事件拷贝到用户空间。
    list_for_each_entry_safe (epi, tmp, head, rdllink) {
        if (esed->res >= esed->maxevents)
            break;
        ...
        /* 先从就绪队列中删除 epi,如果是 lt 模式,就绪事件还没处理完,再把它添加回去。 */
        list_del_init(&epi->rdllink);

        /* 获取 epi 对应 fd 的就绪事件。 */
        revents = ep_item_poll(epi, &pt, 1);
        if (!revents)
            /* 如果没有就绪事件就返回(这时候,epi 已经从就绪队列中删除了。) */
            continue;

        /* 内核空间通过 __put_user 向用户空间拷贝传递数据。 */
        if (__put_user(revents, &uevent->events) ||
            __put_user(epi->event.data, &uevent->data)) {
            /* 如果拷贝失败,将 epi 重新保存回就绪队列,以便下一次处理。 */
            list_add(&epi->rdllink, head);
            ep_pm_stay_awake(epi);
            if (!esed->res)
                esed->res = -EFAULT;
            return 0;
        }

        /* 增加成功处理就绪事件的个数。 */
        esed->res++;
        uevent++;
        if (epi->event.events & EPOLLONESHOT)
            /* #define EP_PRIVATE_BITS (EPOLLWAKEUP | EPOLLONESHOT | EPOLLET | EPOLLEXCLUSIVE) */
            epi->event.events &= EP_PRIVATE_BITS;
        else if (!(epi->event.events & EPOLLET)) {
            /* lt 模式,重新将前面从就绪队列删除的 epi 添加回去。
             * 等待下一次 epoll_wait 调用,重新走上面的逻辑。
             * et 模式,前面从就绪队列里删除的 epi 将不会被重新添加,
             * 直到用户关注的事件再次发生。*/
            list_add_tail(&epi->rdllink, &ep->rdllist);
            ep_pm_stay_awake(epi);
        }
    }

    return 0;
}

2. 区别

2.1. 通知

通过阅读 ep_send_events_proc 源码,最大区别就是,事件通知。

当用户关注的 fd 事件发生时,et 模式,只通知用户一次,不管这个事件是否已经被用户处理完毕,直到该事件再次发生,或者用户通过 epoll_ctl 重新关注该 fd 对应的事件;而 lt 模式,会不停地通知用户,直到用户把事件处理完毕。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
static __poll_t ep_send_events_proc(struct eventpoll *ep, struct list_head *head, void *priv) {
    ...
    // 遍历处理 txlist(原 ep->rdllist 数据)就绪队列结点,获取事件拷贝到用户空间。
    list_for_each_entry_safe (epi, tmp, head, rdllink) {
        if (esed->res >= esed->maxevents)
            break;
        ...
        /* 先从就绪队列中删除 epi。*/
        list_del_init(&epi->rdllink);

        /* 获取 epi 对应 fd 的就绪事件。 */
        revents = ep_item_poll(epi, &pt, 1);
        if (!revents)
            /* 如果没有就绪事件,说明就绪事件已经处理完了,就返回。(这时候,epi 已经从就绪队列中删除了。) */
            continue;

        ...
        else if (!(epi->event.events & EPOLLET)) {
            /* lt 模式,前面删除掉了的就绪事件节点,重新追加到就绪队列尾部。*/
            list_add_tail(&epi->rdllink, &ep->rdllist);
            ...
        }
    }

    return 0;
}

2.2. 快速处理

为什么说 et 模式会使得新的就绪事件能快速被处理呢?可以看下图 epoll_wait 的工作时序,假如 epoll_wait 每次最大从内核取一个事件。

如果是 lt 模式,epi 节点刚开始在内核被删除,然后数据从内核空间拷贝到用户空间后,内核马上将这个被删除的节点重新追加回就绪队列,这个速度很快,所以后面来的新的就绪事件很大几率会排在已经处理过的事件后面。

而 et 模式呢,数据从内核拷贝到用户空间后,内核不会重新将就绪事件节点添加回就绪队列,当事件在用户空间处理完后,用户空间根据需要重新将这个事件通过 epoll_ctl 添加回就绪队列(又或者这个节点因为有新的数据到来,重新触发了就绪事件而被添加)。从节点被删除到重新添加,这中间的过程是比较“漫长”的,所以新来的其它事件节点能排在旧的节点前面,能快速处理。

这个道理有点像排队打饭,一个队列上,有些同学要打包两份饭,如果每次只能打包一份,lt 模式就是,这些同学打包了一份之后,马上重新回去排队,再打一份。et 模式是,这些同学先打包一份,然后拿回去吃掉了,再回来排队,在高峰期显然整个排队的效率和结果不一样。


不要小看这个处理时序,在高并发系统里,海量事件,每个后来者都希望自己的事件快点被处理,而 et 模式可以一定程度上提高新事件被处理的速度。

同时如果我们仔细观察服务程序的 listen 接口,它有一个 backlog 参数,代表 listen socket 就绪链接的已完成队列的长度,这说明队列是有限制的,当它满了就会返回错误给客户端,所以完全队列的数据当然越快得到处理越好。

所以我们可以观察一下 nginx 的 epoll_ctl 系统调用,除了 listen socket 的操作是 lt 模式,其它的 socket 处理几乎所有都是 et 模式。


2.3. 类似惊群问题

我们仔细看 ep_scan_ready_list 源码,当 ep->rdllist 不为空时,会唤醒进程。

当多个进程共享同一个 “epoll fd” 时,多个进程同时在等待资源,也就是多个进程通过 epoll_wait 将自己当前进程的等待事件挂在内核 epoll 实例 eventpoll.wq 等待队列上,换句话说,eventpoll.wq 等待队列上挂着多个多个进程的等待事件,当某个事件触发时,等待队列上的进程会被唤醒。

如果是 lt 模式,epoll 在下一个 epoll_wait 执行前,fd 事件节点仍然会存在就绪队列中,不管事件是否处理完成,那么唤醒进程 A 处理事件时,如果 B 进程也在等待资源,那么同样的事件有可能将 B 进程也唤醒处理,然后 B 又是同样的逻辑唤醒 C —— 连环唤醒问题,这种情况可能是用户不愿意看到的。

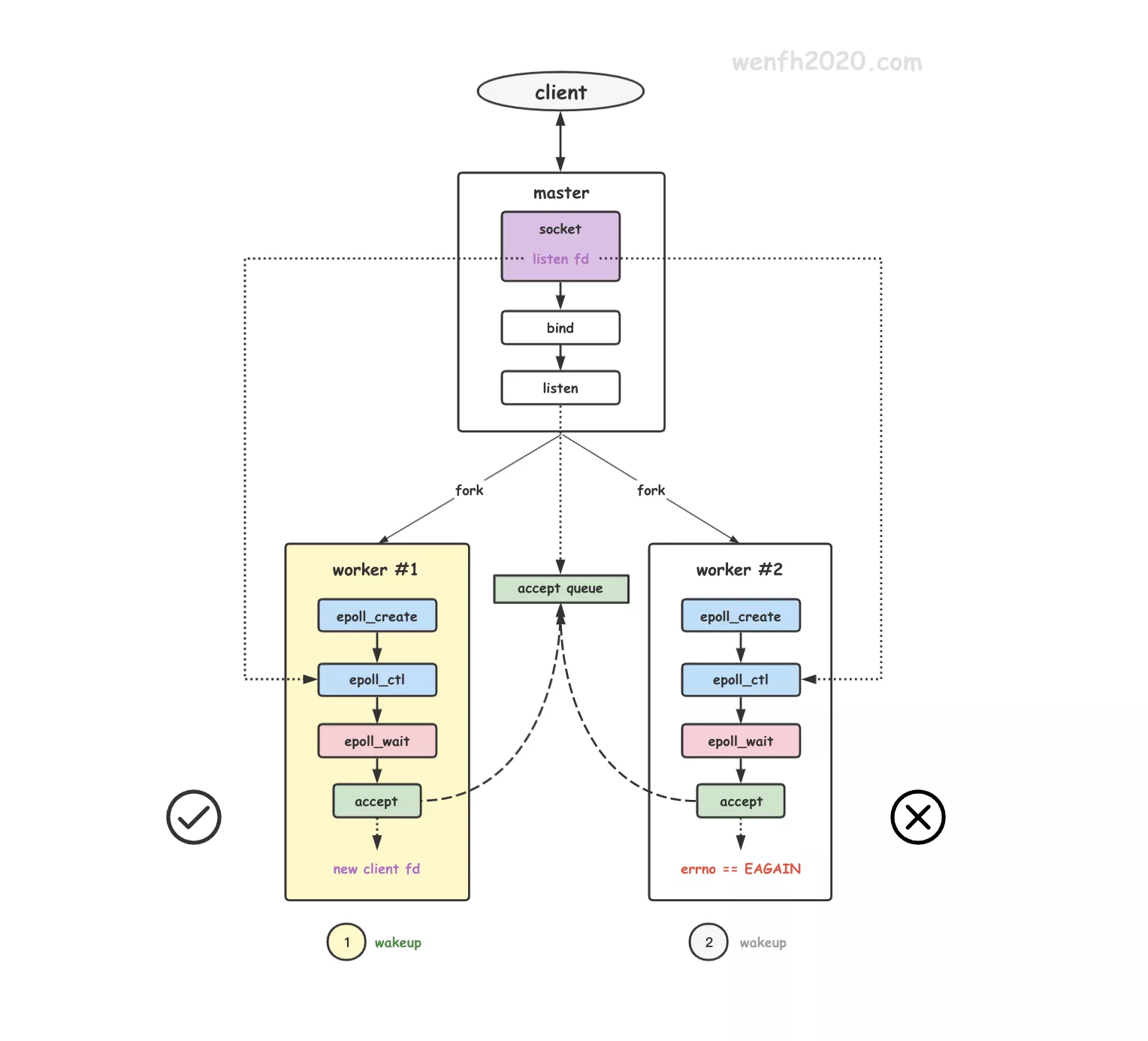

  • 惊群现象。
  • lt 模式连环唤醒。

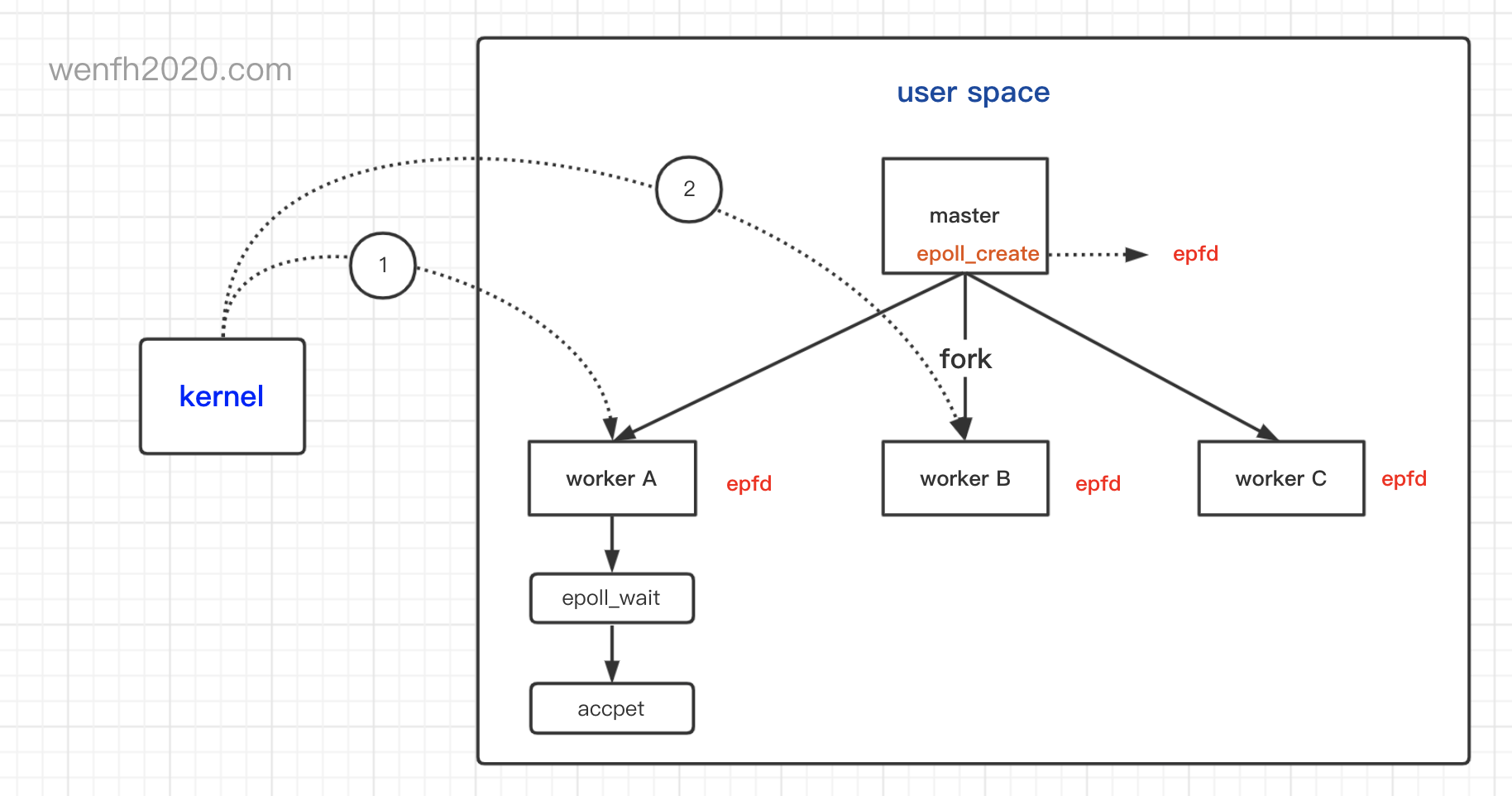

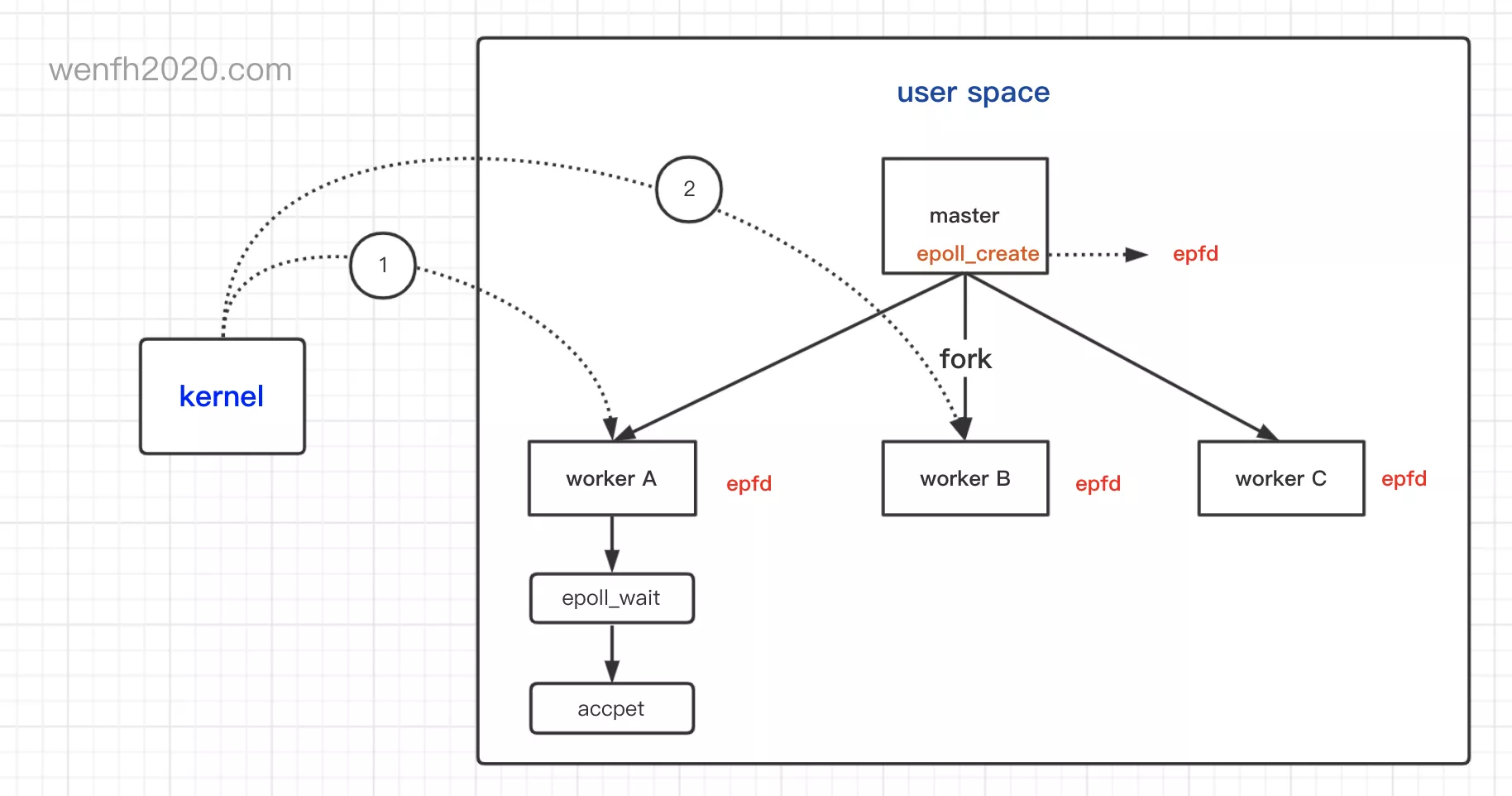

多进程共享 epoll fd 框架
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
/* epoll_wait 执行逻辑。 */
static int ep_poll(struct eventpoll *ep, struct epoll_event __user *events,
            int maxevents, long timeout) {
    ...
    /* epoll_wait 处理就绪事件前,先添加等待唤醒事件。 */
    if (!waiter) {
        waiter = true;
        /* current 是当前进程。 */
        init_waitqueue_entry(&wait, current);

        spin_lock_irq(&ep->wq.lock);
        __add_wait_queue_exclusive(&ep->wq, &wait);
        spin_unlock_irq(&ep->wq.lock);
    }
    ...
    /* 如果就绪队列没有就绪事件了,那么进程进入睡眠状态,等待唤醒。 */
    for (;;) {
        /* 进程设置为可中断睡眠状态。 */
        set_current_state(TASK_INTERRUPTIBLE);
        ...
        eavail = ep_events_available(ep);
        if (eavail)
            break;
        ...
        /* 没有就绪事件了,超时阻塞睡眠,等待唤醒。 */
        if (!schedule_hrtimeout_range(to, slack, HRTIMER_MODE_ABS)) {
            timed_out = 1;
            break;
        }
    }

    /* 进程设置为唤醒状态。 */
    __set_current_state(TASK_RUNNING);
    ...
    /* 就绪队列有事件,处理就绪事件逻辑。 */
    if (!res && eavail &&
        !(res = ep_send_events(ep, events, maxevents)) && !timed_out)
        goto fetch_events;
    ...
    /* 处理完逻辑,从等待唤醒事件队列,删除自己的等待事件。 */
    if (waiter) {
        spin_lock_irq(&ep->wq.lock);
        __remove_wait_queue(&ep->wq, &wait);
        spin_unlock_irq(&ep->wq.lock);
    }
    ...
}

static int ep_send_events(struct eventpoll *ep,
              struct epoll_event __user *events, int maxevents) {
    struct ep_send_events_data esed;

    esed.maxevents = maxevents;
    esed.events = events;

    /* 遍历事件就绪队列,发送就绪事件到用户空间。 */
    ep_scan_ready_list(ep, ep_send_events_proc, &esed, 0, false);
    return esed.res;
}

static __poll_t ep_scan_ready_list(struct eventpoll *ep,
                  __poll_t (*sproc)(struct eventpoll *,
                       struct list_head *, void *),
                  void *priv, int depth, bool ep_locked) {
    ...
    /* 将就绪队列分片链接到 txlist 链表中。 */
    list_splice_init(&ep->rdllist, &txlist);
    /* 执行 ep_send_events_proc,唤醒进程 A。 */
    res = (*sproc)(ep, &txlist, priv);
    ...
    if (!list_empty(&ep->rdllist)) {
        if (waitqueue_active(&ep->wq))
            /* A 进程已被唤醒,但是就绪队列(ep->rdllist)还有数据,
            * 进程 B,也在等待队列中,那么唤醒进程 B。 */
            wake_up_locked(&ep->wq);
        ...
    }
    ...
}

3. 小结

  1. epoll 的 lt / et 模式实现逻辑在内核的 epoll_wait 里。
  2. epoll_wait 的关键数据结构是事件就绪队列。
  3. lt / et 模式区别主要有:通知方式,新事件快速处理,避免类似惊群问题。

4. 后记

使用 epoll 已经很长时间了,一直困扰着 lt / et 模式的区别,直到深入阅读内核源码后,才慢慢地理解它的工作原理,其实逻辑不是想象的那么复杂,可见阅读内核源码的重要性!

最近花了不少力气,将内核的 调试环境 搭建起来了,边看内核源码,边调试验证逻辑,一个字:爽啊 😁!
