[redis 源码走读] sentinel 哨兵 - 原理

2020-06-06

redis 有主从数据复制功能。多个实例通过读写分离,使得单进程的 redis 可以充分利用多核性能。

当某些 redis 实例出现故障怎么办,服务还能正常工作吗?这时候故障管理者 sentinel 应运而生。它负责 redis 集群管理工作:检查故障,发现故障,转移故障,从而保证集群高可用。


1. sentinel 作用

  1. 监控: 检查 redis 节点健康状况。
  2. 故障转移:当 redis 集群节点出现故障时,及时自动进行故障转移。
  3. 通知:检测到 redis 实例出现故障,通过 api 进行通知用户。
  4. 提供配置:用户可以通过命令查询当前 redis 集群相关信息。

2. 集群

2.1. 角色关系

redis 高可用集群,有三种角色:masterslavesentinel

  • slave 与 master 通信,为了数据复制。
  • sentinel 与 master / slave 通信,为了对 master / slave 进行管理:检查故障,发现故障,转移故障。
  • sentinel 节点之间通信,为了选举 leader,通过 leader 进行集群故障转移。

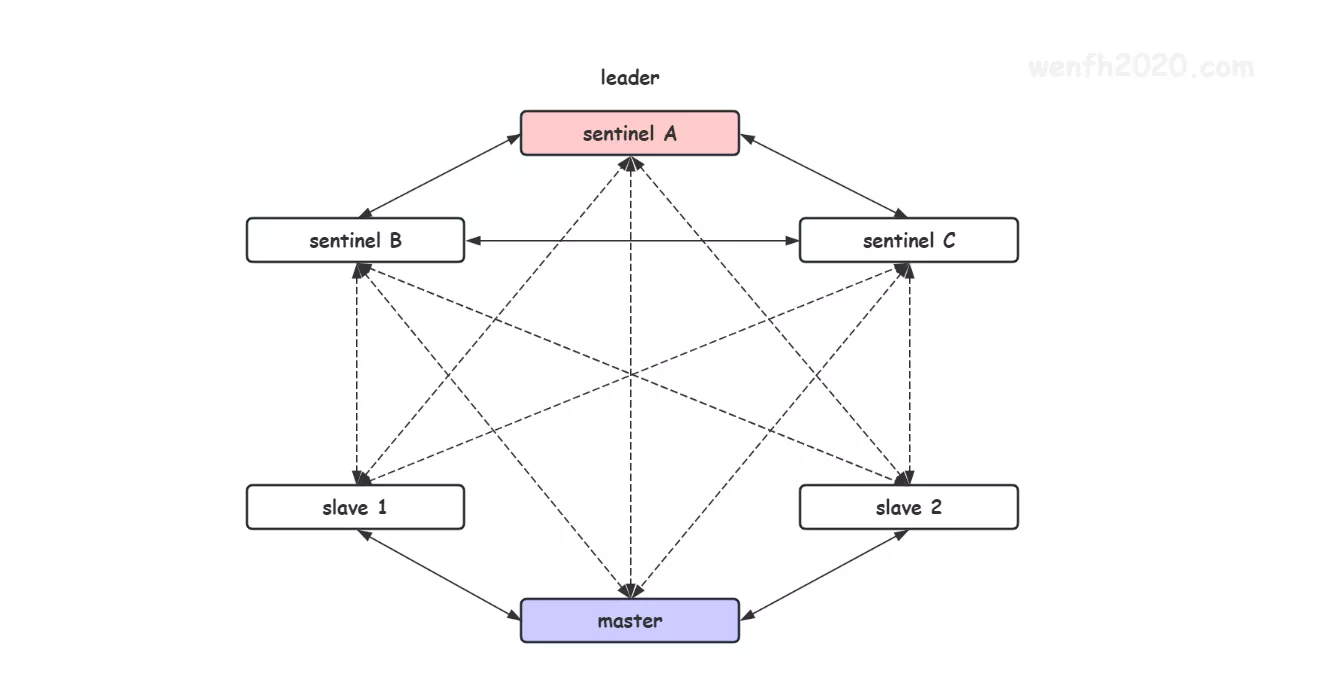

高可用节点通信关系


2.2. 节点链接

sentinel 只要配置 redis 主服务(master)信息即可与三个角色建立联系。

1
2
3
# sentinel.conf
# sentinel monitor <master-name> <ip> <redis-port> <quorum>
sentinel monitor mymaster 127.0.0.1 6379 2

<quorum> 是法定人数。作用:多个 sentinel 进行相互选举,有超过一定法定人数选举某人为领导,那么他就成为 sentinel 的领导,领导负责故障转移。这个法定人数,可以配置,一般是 sentinel 个数一半以上 (n/2 + 1) 比较合理。

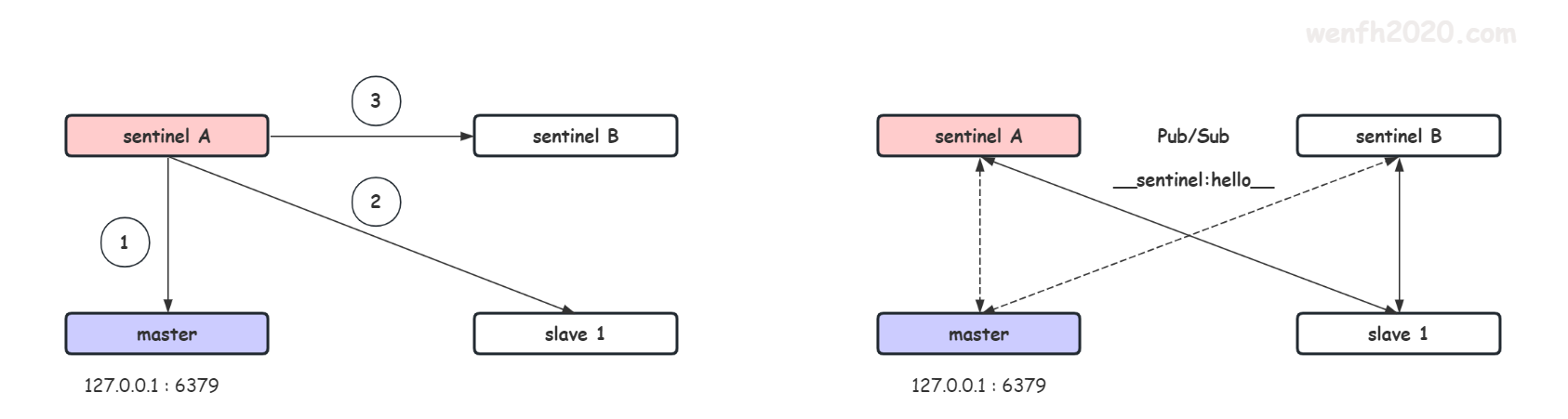

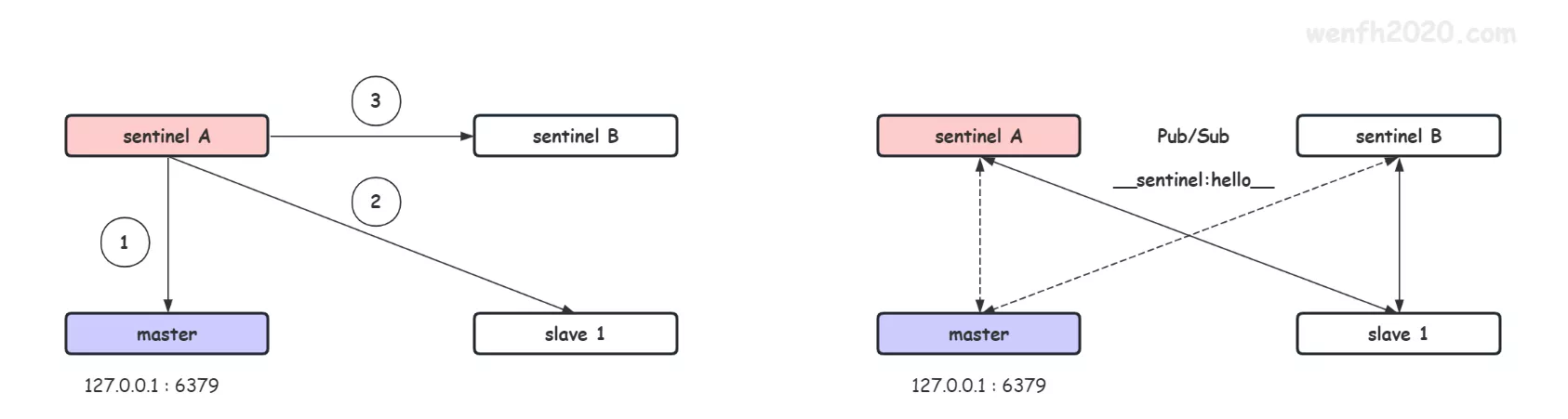

节点关联

1
sentinel <--> master,sentinel <--> slave,sentinel A <--> sentinel B
  • sentinel 向 master 获取 slave 信息,与 slave 建立连接。

    master 与 slave 是主从关系,master 拥有所有 slave 的链接信息。sentinel 只要配置 master 的 ip 和 port,链接 master,并通过 info 命令就能获得 slave 的 ip 和 port 信息。这样 sentinel 就可以与 slave 建立链接。

  • 多个 sentinel 相互链接。

    通过以上步骤,sentinel 可以链接 master / slave。而多个 sentinel 通过发布/订阅 master / slave 的 __sentinel__:hello 频道进行发布和接收信息。多个 sentinel 不需要配置对方的信息,就能获得通过这个流程获得其它 sentinel 的信息并进行相互链接。

详细流程,可以参考 《[redis 源码走读] sentinel 哨兵 - 节点链接流程


3. 故障

sentinel 监控流程:检测故障 -> 发现故障 -> 处理故障。

redis 集群三个角色 sentinel / master / slave 都可能出现故障,当 redis master 出现故障,sentinel leader 对集群进行故障转移。


3.1. 检测故障

角色节点之间建立了联系,那么 sentinel 与其它节点通过定期发送相应命令(PING / INFO / PUBLISH)进行相互通信。


3.2. 发现故障

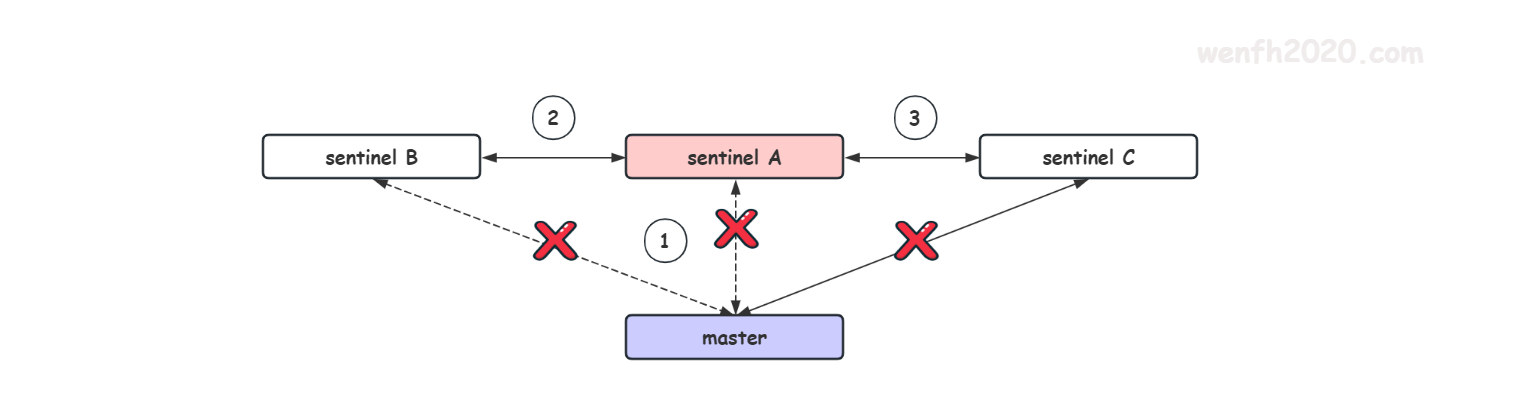

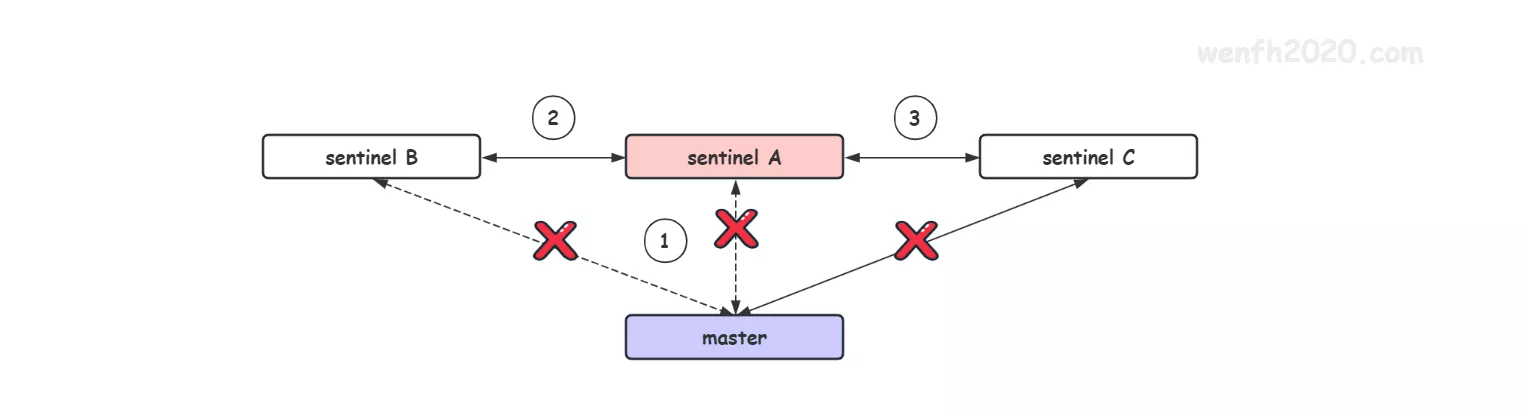

  1. 当对方(master)命令回复异常或者长期收不到对方回复,那么 sentinel 发现了故障,暂时将该节点标记为主动下线。
  2. sentinel 向其它 sentinel 节点询问,是否同样检测到该结点出现故障。
  3. 其它节点回复确认故障,当前 sentinel 将该节点标记为客观下线。

发现故障


3.3. 故障转移

  • sentinel 选举 leader。
  • sentinel leader 根据规则筛选合适的 slave 作为 master。
  • 通知其它 slave 链接新的 master。
  • 旧 master 如果重新上线,被 sentinel 设置成为新 master 的 slave。

4. 源码走读

通过 gdb 调试,去落实 sentinel 的源码工作流程。

在 main 函数入口下断点,在 sentinel.c 源码文件里,几乎每个函数都下断点,启动调试,这个方法好像有点笨,但是这样每个细节流程都不会错过(^_^!)。

调试请参考 《用 gdb 调试 redis》。

启动调试


5. 参考
