[nginx 源码走读] 内存池

2020-01-21

nginx 内存池 (ngx_palloc.c) 主要对小内存的申请管理,避免频繁与底层交互,从而降低性能开销。

它是轻量级内存池,小内存主要分配策略主要是下次适配:从上次查询地方开始,遇到下一个合适的块停止。


1. 概述

nginx 内存池通过链式管理大小内存块,实现内存管理,大致流程:

  • 内存池先申请一个小块的内存空间,当外部申请小内存时,内存池就在小块的空间上进行划分。
  • 当小块的内存空间不够时,内存池会申请新的一块小块空间,放进链表里进行管理,外部新的小内存申请将会在新的小内存块上划分。
  • 当外部向内存池申请大块空间时,内存池直接向系统申请空间,不会在原来的小内存块上进行划分,大内存块放进另一个链表里进行管理。

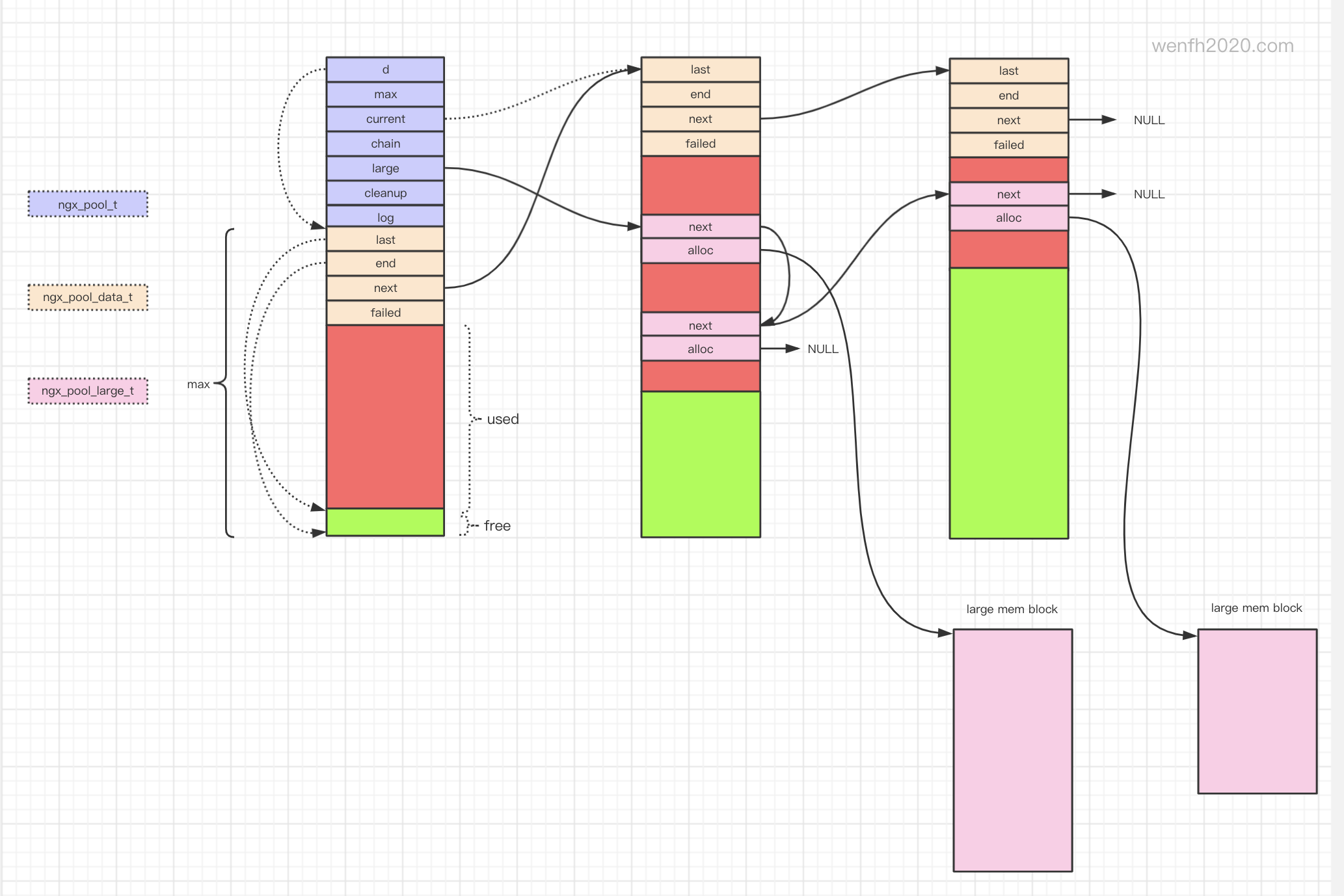

nginx 内存池

设计图来源:《nginx 内存池结构图


2. 测试

ngx_palloc.c 代码耦合不是很大,可以扣出来用 gdb 跟踪其工作流程。

测试源码已上传 github,测试视频已上传 bilibili

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
int main() {
    ngx_pool_t *pool = ngx_create_pool(2 * 1024);
    void *p = ngx_palloc(pool, 256);
    void *p2 = ngx_palloc(pool, 1024);
    void *p3 = ngx_palloc(pool, 1024);
    void *p4 = ngx_palloc(pool, 256);
    void *p5 = ngx_palloc(pool, 1024);
    void *p6 = ngx_palloc(pool, 1024);
    void *p7 = ngx_palloc(pool, 4 * 1024);

    ngx_pool_cleanup_t *c = (ngx_pool_cleanup_t *)ngx_pool_cleanup_add(pool, 0);
    memcpy(p, "hello world!", strlen("hello world!") + 1);
    c->handler = test_cleanup;
    c->data = p;

    ngx_destroy_pool(pool);
    return 0;
}

3. 接口

  • 对外接口
接口 描述
ngx_create_pool 创建内存池。
ngx_destroy_pool 释放内存池。
ngx_reset_pool 重置内存池。
ngx_memalign 内存对齐申请空间。
ngx_palloc 分配内存。
ngx_pfree 释放存块。
  • 私有接口
接口 描述
ngx_palloc_small 分配小内存,内存池有足够空闲空间,从空闲空间分配,否则内存池申请新的小内存块进行分配。
ngx_palloc_block 分配小内存块块。
ngx_palloc_large 申请大块内存块。

4. 内存池

4.1. 内存池数据结构

nginx 内存池,将大小内存的分配分开管理:

  • ngx_pool_data_t 链表管理小内存块。
  • ngx_pool_large_t 链表管理大内存块。
  • 系统小内存的申请频率比较高,分配的粒度比较小,容易在一块连续空闲内存上进行多次分配。
  • 大内存分配频率相对较低,而且在一块有限的连续内存上,可分配次数比较少,这样会产生比较大的碎片。

这样,nginx 将大小内存的申请分开管理,逻辑更清晰,复杂度降低了,效率更高。

1
2
3
4
5
6
7
8
9
10
typedef struct ngx_pool_s ngx_pool_t;
struct ngx_pool_s {
    ngx_pool_data_t       d;      // 小内存块数据链表
    size_t                max;    // 小内存块最大空间长度
    ngx_pool_t           *current;// 当前小内存块
    ngx_chain_t          *chain;  // 内存缓冲区链表(不详细分析)
    ngx_pool_large_t     *large;  // 大内存块数据链表
    ngx_pool_cleanup_t   *cleanup;// 释放内存池回调链表
    ngx_log_t            *log;    // 日志
};

4.2. 小内存块

小内存块通过链表进行管理,内存分配过程,涉及到结点上空闲内存匹配是链表的遍历,复杂度是 O(n),为了提高效率,增加了failed 分配内存失败次数统计(具体逻辑在分配函数里)

1
2
3
4
5
6
typedef struct {
    u_char               *last;
    u_char               *end;
    ngx_pool_t           *next;
    ngx_uint_t            failed;
} ngx_pool_data_t;

4.3. 大内存块

大内存块由单向链表管理,没有复杂的空闲内存管理逻辑。

1
2
3
4
5
typedef struct ngx_pool_large_s  ngx_pool_large_t;
struct ngx_pool_large_s {
    ngx_pool_large_t     *next;
    void                 *alloc;
};

4.4. 内存文件

1
2
3
4
struct ngx_chain_s {
    ngx_buf_t    *buf;
    ngx_chain_t  *next;
};

5. 源码

5.1. 创建内存池

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
ngx_int_t
ngx_os_init(ngx_log_t *log) {
    ...
    ngx_pagesize = getpagesize();
    ...
}

//
#define NGX_MAX_ALLOC_FROM_POOL  (ngx_pagesize - 1)

// 数据对齐有利于提高 cpu 读数据效率。
#define NGX_POOL_ALIGNMENT       16

// size 参数是小内存块大小。
ngx_pool_t *
ngx_create_pool(size_t size, ngx_log_t *log) {
    ngx_pool_t  *p;

    // 分配 16 字节对齐的内存空间。
    p = ngx_memalign(NGX_POOL_ALIGNMENT, size, log);
    if (p == NULL) {
        return NULL;
    }

    // 小内存块内存空间结构 (数据结构信息头 + 已分配内存 + 空闲内存)。
    p->d.last = (u_char *) p + sizeof(ngx_pool_t);
    p->d.end = (u_char *) p + size;
    p->d.next = NULL;
    p->d.failed = 0;

    // 小块内存大小,空闲内存最大小于 page size。
    size = size - sizeof(ngx_pool_t);
    p->max = (size < NGX_MAX_ALLOC_FROM_POOL) ? size : NGX_MAX_ALLOC_FROM_POOL;

    // 起始位置,指向初始结点。
    p->current = p;
    p->chain = NULL;
    p->large = NULL;
    p->cleanup = NULL;
    p->log = log;

    return p;
}

5.2. 释放内存池

除了对大小内存块数据进行释放,还增加了回调操作的设计,方便开发者进行部分具体的业务处理。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
void
ngx_destroy_pool(ngx_pool_t *pool) {
    ngx_pool_t          *p, *n;
    ngx_pool_large_t    *l;
    ngx_pool_cleanup_t  *c;

    // 释放回调处理。
    for (c = pool->cleanup; c; c = c->next) {
        if (c->handler) {
            c->handler(c->data);
        }
    }

    // 释放大内存块
    for (l = pool->large; l; l = l->next) {
        if (l->alloc) {
            ngx_free(l->alloc);
        }
    }

    // 释放小内存块
    for (p = pool, n = pool->d.next; /* void */; p = n, n = n->d.next) {
        ngx_free(p);

        if (n == NULL) {
            break;
        }
    }
}

5.3. 内存对齐申请空间

内存对齐,涉及到 cpu 工作效率,是高性能系统不可缺少的一环。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
#if (NGX_HAVE_POSIX_MEMALIGN)

void *
ngx_memalign(size_t alignment, size_t size, ngx_log_t *log) {
    void  *p;
    int    err;

    err = posix_memalign(&p, alignment, size);

    if (err) {
        p = NULL;
    }

    return p;
}

#elif (NGX_HAVE_MEMALIGN)

void *
ngx_memalign(size_t alignment, size_t size, ngx_log_t *log) {
    void  *p;

    p = memalign(alignment, size);
    if (p == NULL) {
        ...
    }

    return p;
}

#else

#define ngx_memalign(alignment, size, log)  ngx_alloc(size, log)

#endif

#ifndef NGX_ALIGNMENT
#define NGX_ALIGNMENT   sizeof(unsigned long)    /* platform word */
#endif

5.4. 分配内存

如果分配的内存在小内存块空间范围内,就通过小内存块空闲链表中分配,否则直接分配到大内存块链表中。

1
2
3
4
5
6
7
8
9
void *
ngx_palloc(ngx_pool_t *pool, size_t size) {
#if !(NGX_DEBUG_PALLOC)
    if (size <= pool->max) {
        return ngx_palloc_small(pool, size, 1);
    }
#endif
    return ngx_palloc_large(pool, size);
}

pool->max 查看 ngx_create_pool 的实现:

1
2
size = size - sizeof(ngx_pool_t);
p->max = (size < NGX_MAX_ALLOC_FROM_POOL) ? size : NGX_MAX_ALLOC_FROM_POOL;

5.5. 分配小内存

满足条件 size <= pool->max 的小内存的空间分配,遍历小内存块链表,从已分配的空间中查找合适的空闲空间进行分配,否则再创建新的小内存块进行匹配。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
static ngx_inline void *
ngx_palloc_small(ngx_pool_t *pool, size_t size, ngx_uint_t align) {
    u_char      *m;
    ngx_pool_t  *p;
    // 遍历查找起始位置。
    p = pool->current;

    do {
        // 从小内存块中,查找剩余空间,检查是否有足够的剩余空间分配。
        m = p->d.last;
        if (align) {
            // 从 m 开始,计算以NGX_ALIGNMENT对齐的偏移位置指针。
            m = ngx_align_ptr(m, NGX_ALIGNMENT);
        }

        // 如果有足够空间,就返回分配的空间,空闲内存减少 size 大小
        if ((size_t) (p->d.end - m) >= size) {
            p->d.last = m + size;
            return m;
        }

        // 检查下一个结点
        p = p->d.next;
    } while (p);

    // 遍历链表后找不到合适的空闲空间,申请新的内存块。
    return ngx_palloc_block(pool, size);
}

5.6. 分配小内存块

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
static void *
ngx_palloc_block(ngx_pool_t *pool, size_t size) {
    u_char      *m;
    size_t       psize;
    ngx_pool_t  *p, *new;

    // 获取小内存块链表第一个块内存空间大小。
    psize = (size_t) (pool->d.end - (u_char *) pool);

    // 分配 16字节对齐的空间。
    m = ngx_memalign(NGX_POOL_ALIGNMENT, psize, pool->log);
    if (m == NULL) {
        return NULL;
    }

    // 设置新结点信息。
    new = (ngx_pool_t *) m;
    new->d.end = m + psize;
    new->d.next = NULL;
    new->d.failed = 0;

    // 数据结构信息头后存储空闲数据。
    m += sizeof(ngx_pool_data_t);

    // 从 m 开始,计算以NGX_ALIGNMENT对齐的偏移位置指针。
    m = ngx_align_ptr(m, NGX_ALIGNMENT);

    // 分配 size 大小的空闲空间出去。
    new->d.last = m + size;

    // 原来的内存块结点均分配失败,要将失败的分配记录下来。
    for (p = pool->current; p->d.next; p = p->d.next) {
        if (p->d.failed++ > 4) {
            pool->current = p->d.next;
        }
    }

    // 新的空闲内存块结点添加到链表末尾
    p->d.next = new;
    return m;
}

5.7. 申请大块内存

大块内存已分配的大块数据,除了内存块头部信息是可以重复利用的,数据不会重复利用,不用将被 ngx_pfree 释放掉。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
static void *
ngx_palloc_large(ngx_pool_t *pool, size_t size) {
    void              *p;
    ngx_uint_t         n;
    ngx_pool_large_t  *large;

    p = ngx_alloc(size, pool->log);
    if (p == NULL) {
        return NULL;
    }

    n = 0;

    // 重复利用已分配的大内存块结点信息。
    for (large = pool->large; large; large = large->next) {
        if (large->alloc == NULL) {
            large->alloc = p;
            return p;
        }

        // 防止大量的链表遍历降低效率(粒度那么小,会不会造成大量碎片?)。
        if (n++ > 3) {
            break;
        }
    }

    // 为数据结构申请空间。
    large = ngx_palloc_small(pool, sizeof(ngx_pool_large_t), 1);
    if (large == NULL) {
        ngx_free(p);
        return NULL;
    }

    // 新结点插入到表头,有点像 lru,将活跃数据放到前面去。
    large->alloc = p;
    large->next = pool->large;
    pool->large = large;

    return p;
}

5.8. 释放大内存块

只是释放数据,没有释放块的数据结构头。为了重复利用数据结构头信息,所以释放数据并没有删除链表结点,这里通过链表遍历进行删除,效率会不会很低。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
ngx_int_t
ngx_pfree(ngx_pool_t *pool, void *p) {
    ngx_pool_large_t  *l;

    for (l = pool->large; l; l = l->next) {
        if (p == l->alloc) {
            ngx_free(l->alloc);
            l->alloc = NULL;
            return NGX_OK;
        }
    }

    return NGX_DECLINED;
}

5.9. 重置内存池

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
void
ngx_reset_pool(ngx_pool_t *pool) {
    ngx_pool_t        *p;
    ngx_pool_large_t  *l;

    for (l = pool->large; l; l = l->next) {
        if (l->alloc) {
            ngx_free(l->alloc);
        }
    }

    // 每个小内存块空闲内存指针,指向数据结构头后面
    for (p = pool; p; p = p->d.next) {
        p->d.last = (u_char *) p + sizeof(ngx_pool_t);
        p->d.failed = 0;
    }

    pool->current = pool;
    pool->chain = NULL;
    pool->large = NULL;
}


6. 问题

nginx 的内存池实现足够精简高效,但是依然有些问题不能兼顾到:

  • 链表管理: 链表的查找遍历时间复杂度是 O(n)。ngx_pfree 效率不高。
  • 小内存块链表,current 问题: 当遇到密集地分配比较大的小内存场景时,导致已分配结点,分配失败,failed 次数增加。current 指向新的结点,由于是单向链表,前面的结点其实还有足够的空闲空间分配给其它小内存的,导致空闲空间利用率不高。
  • 大内存块链表,重复利用已分配的信息头问题: 遍历粒度很小,是否会产生大量内存碎片。
  • 小内存回收问题: 内存池只对大内存块进行内存回收,并没有小内存块的内存回收管理。只有 ngx_reset_poolngx_destroy_pool 是对其进行销毁处理的。

所以综合以上问题,这个内存池只适合于轻量级的内存管理。
